Η TSMC παρουσιάζει στην Apple το πρωτότυπο τσιπ 2nm



Η TSMC είναι το μεγαλύτερο χυτήριο στον κόσμο και η Apple είναι ο μεγαλύτερος πελάτης της. Η Apple κατάφερε να κρατήσει το μεγαλύτερο μέρος της αρχικής παραγωγής 3nm της TSMC για το chipset

που χρησιμοποιείται για την τροφοδοσία των

15 Pro και iPhone 15 Pro Max. Για να κρατήσουμε τα πράγματα απλά, απλώς θυμηθείτε ότι καθώς ο αριθμός κόμβου διεργασίας μειώνεται, τα τρανζίστορ που χρησιμοποιούνται από ένα

γίνονται μικρότερα σε μέγεθος, πράγμα που σημαίνει ότι περισσότερα από αυτά μπορούν να χωρέσουν στον μικρό χώρο μέσα σε ένα SoC. Όσο μεγαλύτερος είναι ο αριθμός τρανζίστορ ενός τσιπ, τόσο πιο ισχυρό και/ή ενεργειακά αποδοτικό είναι.

Η Apple και η NVIDIA είχαν την ευκαιρία να εξετάσουν πρωτότυπα τσιπ 2nm κατασκευασμένα από την TSMC

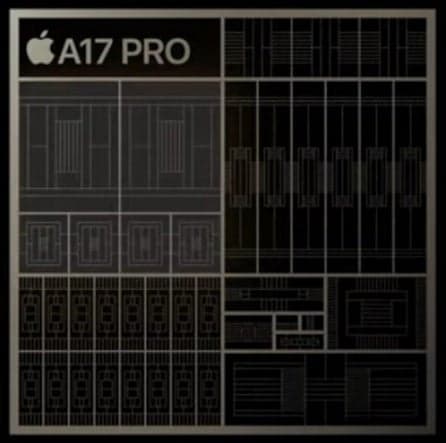

Εξετάζοντας το iPhone ως παράδειγμα, η σειρά iPhone 11 τροφοδοτήθηκε από το 7nm A13 Bionic που έφερε 8,5 δισεκατομμύρια τρανζίστορ. Το 3nm A17 Pro έχει 19 δισεκατομμύρια τρανζίστορ. Και δεδομένου ότι χρειάζονται μερικά χρόνια για την κατασκευή των fabs και την παραγγελία των μηχανημάτων που χρειάζονται, γνωρίζουμε εδώ και αρκετό καιρό ότι η TSMC εργάζεται για την παραγωγή τσιπ 2nm. Σύμφωνα με

Οι Financial Times

(μέσω

ArsTechnica

), Η Apple είχε ήδη την ευκαιρία να ελέγξει τα πρωτότυπα 2nm που έχουν κατασκευαστεί στον κόμβο N2 της TSMC. Η έκθεση σημείωσε ότι ένας άλλος τεράστιος πελάτης της TSMC, η NVIDIA, μπόρεσε επίσης να δει το πρωτότυπο τσιπ 2nm.

Η TSMC είχε δηλώσει προηγουμένως ότι θα ξεκινήσει την παραγωγή όγκου 2 nm το 2025 και σε μια δήλωση στους The Financial Times, η εταιρεία είπε ότι «προχωρά καλά και σε καλό δρόμο για παραγωγή όγκου το 2025 και θα είναι η πιο προηγμένη τεχνολογία ημιαγωγών στον κλάδο τόσο σε πυκνότητα όσο και σε ενεργειακή απόδοση όταν εισαχθεί». Υποθέτοντας ότι δεν υπάρχουν καθυστερήσεις, τα iPhone 17 Pro και iPhone 17 Pro Max θα μπορούσαν να είναι τα πρώτα

της Apple που τροφοδοτούνται από επεξεργαστή εφαρμογών 2nm (AP), πιθανώς το A19 Pro.

Στα 2 nm, η TSMC θα κάνει το ντεμπούτο της στα νέα τρανζίστορ Gate-all-around (GAA) που καλύπτουν το κανάλι και στις τέσσερις πλευρές, μειώνοντας τις διαρροές ρεύματος και αυξάνοντας την απόδοση ισχύος. Το Samsung Foundry χρησιμοποιεί ήδη GAA με την παραγωγή 3nm.
Μιλώντας για το Samsung Foundry, η τελευταία λέξη είναι ότι η Qualcomm θα αλλάξει από το TSMC στη Samsung για την παραγωγή του 3nm Snapdragon 8 Gen 5 AP το 2025. Η Qualcomm αποχώρησε από το Samsung Foundry το

αφού η τελευταία ανέφερε χαμηλές αποδόσεις κατασκευής του Snapdragon 8 Gen 1 Η TSMC ανέλαβε την παραγωγή του Snapdragon 8+ Gen 1 και έχει την επιχείρηση από τότε, αν και αυτό φαίνεται πιθανό να αλλάξει το 2025. Η απόδοση του Samsung Foundry είναι περίπου 60% για την πιο βασική παραγωγή 3nm. Η απόδοση αναμένεται να μειωθεί κατά την κατασκευή AP για smartphone.
Με απόδοση 60%, 40 από κάθε 100 μήτρες που κόβονται από γκοφρέτα δεν πληρούν τον ποιοτικό έλεγχο. Και δεδομένου ότι οι πελάτες του χυτηρίου είναι συνήθως υπεύθυνοι για το κόστος, η απόδοση είναι ένας σημαντικός παράγοντας για τον καθορισμό του χυτηρίου με το οποίο συνεργάζεται ένας σχεδιαστής τσιπ.

Ο κόμβος A18 της Intel (1,8 nm) θα μπει σε μαζική παραγωγή μέχρι το 2025

Η Samsung λέει ότι είναι έτοιμη για παραγωγή 2nm. «Είμαστε καλά εξοπλισμένοι για να ρυθμίσουμε τη μαζική παραγωγή SF2 έως το 2025», δήλωσε η Samsung. «Δεδομένου ότι ήμασταν οι πρώτοι που κάναμε το άλμα και τη μετάβαση στην αρχιτεκτονική GAA, ελπίζουμε ότι η πρόοδος από το SF3 στο SF2 θα είναι σχετικά απρόσκοπτη». Ενώ η Apple και η NVIDIA μπόρεσαν να ρίξουν μια ματιά στο μέλλον τους, η TSMC συντάσσει την τελική λίστα των πελατών της 3nm και 2nm σύμφωνα με

DigiTimes

.

Η Intel προσπαθεί επίσης να αρπάξει κάποια συμβόλαια από την TSMC και τη Samsung Foundry. Ο κόμβος 18A επόμενης γενιάς της Intel (1,8 nm) θα μπορούσε να αφαιρέσει την ηγετική θέση στη διαδικασία από το ζευγάρι και προσφέρει σε εταιρείες σχεδιασμού τσιπ δωρεάν παραγωγή δοκιμών. Η Intel θα μπορούσε να ταράξει την αγορά. Ο επί μακρόν πελάτης της TSMC, η AMD, δήλωσε τον Ιούλιο ότι «θα εξετάσει άλλες δυνατότητες παραγωγής».

Ο Leslie Wu, διευθύνων σύμβουλος της εταιρείας συμβούλων RHCC, είπε ότι οι εταιρείες που επιθυμούν να κατασκευάσουν τα σχέδια των τσιπ τους χρησιμοποιώντας έναν κόμβο 2 nm μπορεί να αρχίσουν να κατανέμουν την παραγωγή τσιπ σε πολλά χυτήρια. Με την ανησυχία για την εισβολή της Κίνας στην Ταϊβάν πάντα να ανησυχεί, ο Wu είπε, “Είναι πολύ επικίνδυνο να βασίζεσαι αποκλειστικά στην TSMC”. Ωστόσο, η Apple βασίζεται αποκλειστικά στην TSMC εδώ και χρόνια.
