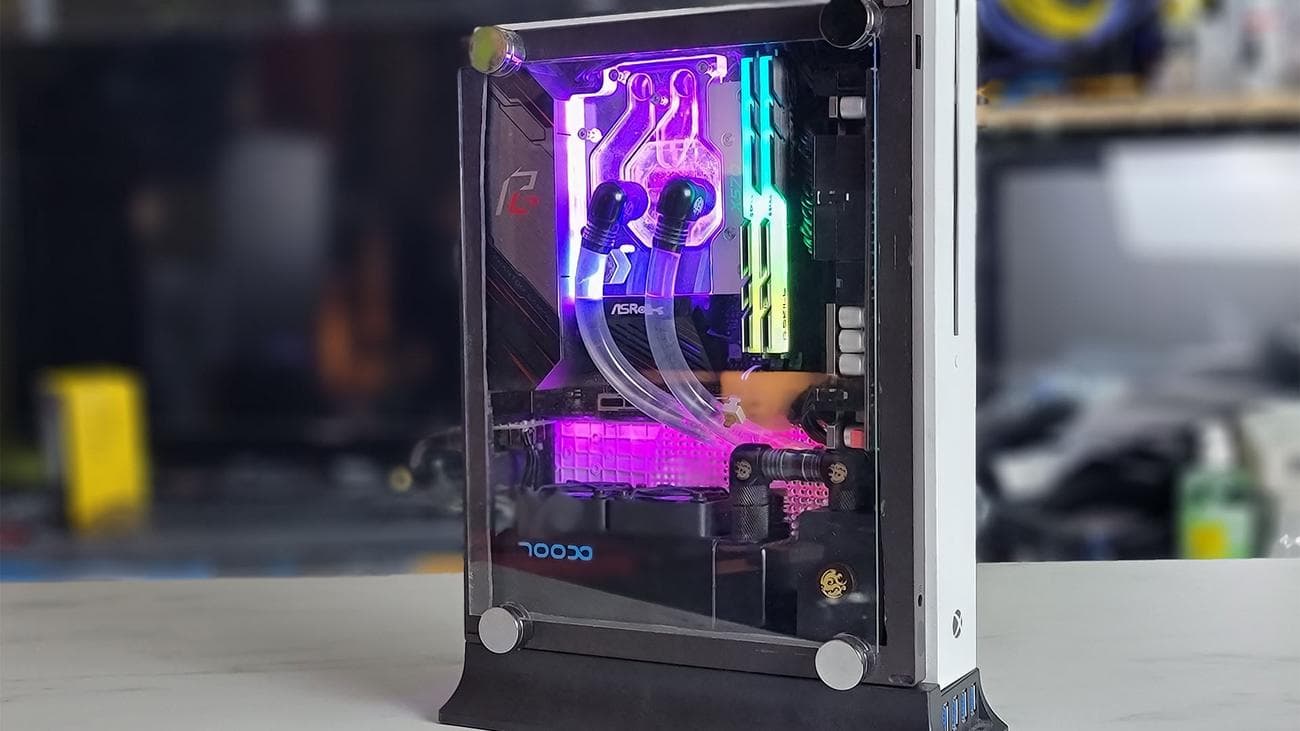

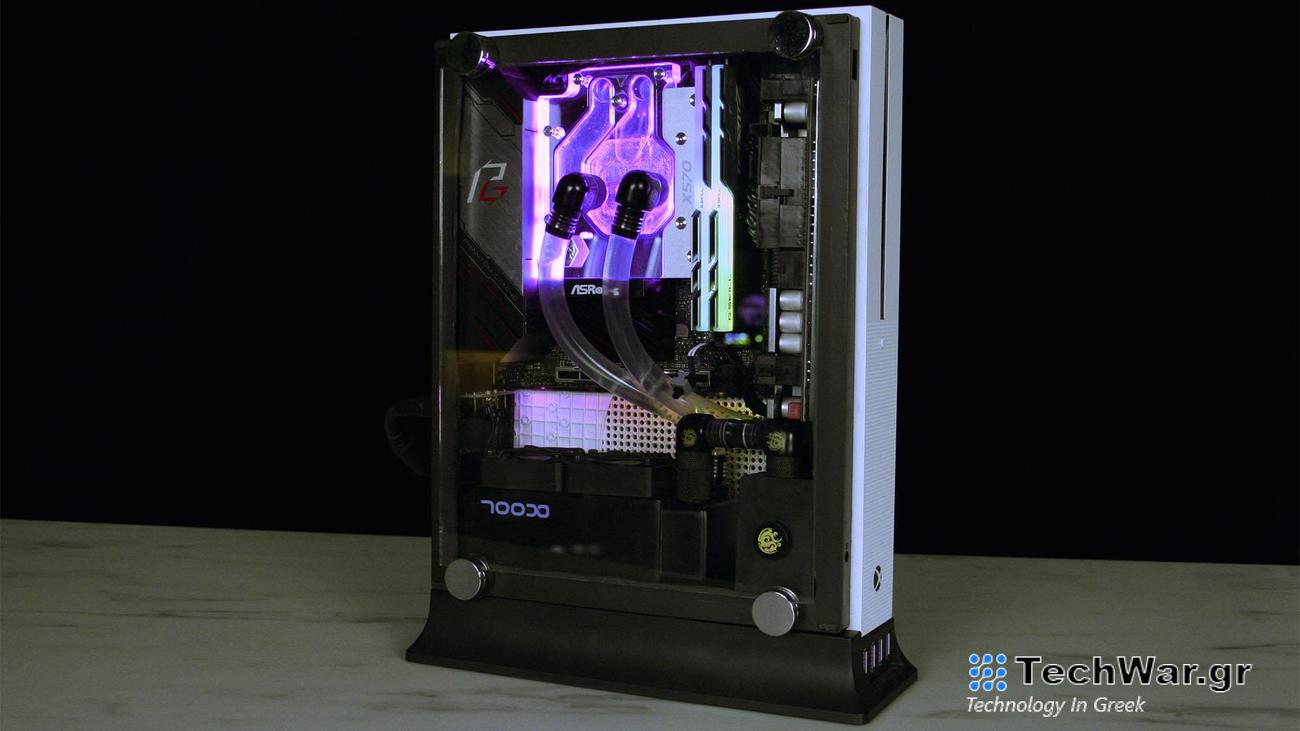

Αυτό το Xbox One S έχει βρει μια νέα ζωή ως υπολογιστής παιχνιδιών AMD

Χρησιμοποιώντας

μι

α AMD APU και ένα εξαιρετικά συμπαγές σύστημα ψύξης νερού, το μέλος της κοινότητας Aaron Howe μετέτρεψε ένα

Xbox One S

σε έναν πλήρως λειτουργικό υπολογιστή. Το να στριμώξουμε ένα πλήρες σύστημα υδρόψυξης σε ένα τόσο μικρό πλαίσιο παρουσιάζει πολλές προ

κλήσεις

, οπότε ήμασταν πρόθυμοι να μάθουμε περισσότερα.

Χάρη στη ραγδαία ανάπτυξή μας

Σελίδα στο Facebook για κατασκευή υπολογιστή

, έχουμε δει πολλούς προσαρμοσμένους υπολογιστές παιχνιδιών, από mods που βασίζονται σε υπάρχοντα σχέδια θήκης μέχρι scratch builds PC. Μπορείτε ακόμη και να υποβάλετε το δικό σας για εξέταση

εδώ

. Προς το παρόν, όμως, ας μάθουμε πώς ο Aaron κατασκεύασε τον υπολογιστή του Xbox One S

.

PCGamesN: Τι σας ενέπνευσε να δημιουργήσετε έναν υπολογιστή σε ένα Xbox One S;

Aaron:

Δεν το είχα ξαναδεί να γίνεται! Είχα κατασκευάσει στο παρελθόν έναν αερόψυκτο υπολογιστή μέσα σε ένα Xbox 360 και, χρησιμοποιώντας αυτήν την εμπειρία, ήθελα να κάνω την ιδέα της μετατροπής κονσολών σε υπολογιστές ένα επιπλέον βήμα μπροστά, προσθέτοντας πολυπλοκότητα και ωθώντας τα όρια.

Πώς σχεδιάσατε αυτή την κατασκευή;

Ξεκίνησε με στυλό και χαρτί και στη συνέχεια μεταφέρθηκε στο MS Paint of all things. Έπειτα έβγαλα ένα χάρακα και μόλις άρχισα να βάζω το γενικό μέγεθος για να δω τι θα πάρει το κουτί. Έπειτα έφτιαξα μια αρχική ιδέα κατασκευής χρησιμοποιώντας JB Weld και λίγο αλουμίνιο για να συγκολλήσω ψυχρά ένα πλαίσιο, αλλά το υλικό μέσα ήταν πολύ βαρύ. Συνέχιζε να σπάει σε μερικά αδύναμα σημεία, μόνο και μόνο από το να το κρατάει και να μετακινεί το σύστημα.

Χρησιμοποίησα τις μετρήσεις αυτού του αρχικού πρωτοτύπου για να σχεδιάσω ένα εσωτερικό πλαίσιο σε λογισμικό 3D, το οποίο κατέληξα σε

τρισδιάστατη εκτύπωση

σε ένα συμπαγές κομμάτι που απλώς γλιστράει στο Xbox One S. Είναι ευέλικτο στα σωστά σημεία, ώστε να μπορεί να λυγίζει όπου χρειάζεται , και είναι άκαμπτο σε άλλα σημεία για να διατηρήσει τη δύναμη.

Από τι είναι κατασκευασμένο το πλαϊνό παράθυρο και πώς στερεώνεται στο σασί;

Δεν είναι tempered glass? είναι απλώς ένα γυάλινο κομμάτι από το

Home

Depot. Η ιδέα για το γυάλινο πάνελ ήταν ότι ήθελα η κονσόλα να έχει μια «κοιμωμένη» εμφάνιση αν ήταν στραμμένη προς τα κάτω, αλλά αν ήταν κάθετη θα έδειχνε την πραγματική της φύση.

Για να το στερεώσω, χρησιμοποίησα κλιπ καθρέφτη που θα χρησιμοποιούσατε συνήθως για να κρεμάσετε καθρέφτες σε έναν τοίχο, τα οποία λειτουργούν επίσης ως πόδια εάν η κονσόλα είναι τοποθετημένη οριζόντια. Τα ίδια τα κλιπ είναι κρεμασμένα με «ακραία» κολλητική ταινία διπλής όψεως, η οποία έχει περισσότερη από αρκετή αντοχή για να το κρατήσει ψηλά.

Μας ιντριγκάρει αυτό το μικροσκοπικό ψυγείο στο κάτω μέρος και οι μικροί ανεμιστήρες από πάνω. Τι ανεμιστήρες και καλοριφέρ χρησιμοποιήσατε;

Είναι το διπλό ψυγείο Alphacool XT45 50mm, με δύο ανεμιστήρες Gelid Solutions Silent5 50mm. Αρχικά προσπάθησα να χρησιμοποιήσω την έκδοση τριπλού καλοριφέρ, αλλά συνειδητοποίησα γρήγορα ότι δεν θα άφηνε χώρο για την αντλία ή το ρεζερβουάρ, οπότε έπρεπε να μειώσω την ψύξη. Είναι αρκετά ισχυρό για να διατηρεί το μηχάνημα στα μέσα της δεκαετίας του ’60 (°C) κατά τη διάρκεια του παιχνιδιού, χρησιμοποιώντας αποθηκευμένες ταχύτητες ρολογιού και χαμηλή τάση στο 1,1 V στην CPU. Το έχω δει κατά καιρούς να ανεβαίνει ψηλότερα, αλλά είναι σπάνιο.

Γιατί χρησιμοποιήσατε μαλακό σωλήνα αντί για σκληρό σωλήνα;

Για να είμαι ειλικρινής, αυτός ήταν ο πρώτος προσαρμοσμένος βρόχος μου ποτέ και ήθελα να βάλω πρώτα τα βασικά στοιχεία ενός προσαρμοσμένου βρόχου πριν προσπαθήσω να προσθέσω την πολυπλοκότητα του να κάμπτω έτσι τη σκληρή σωλήνωση. Μπορεί να κάνω το άλμα μια μέρα και να μεταφέρω την κατασκευή σε σκληρή σωλήνωση, αλλά προς το παρόν παραμένει με μαλακή σωλήνωση.

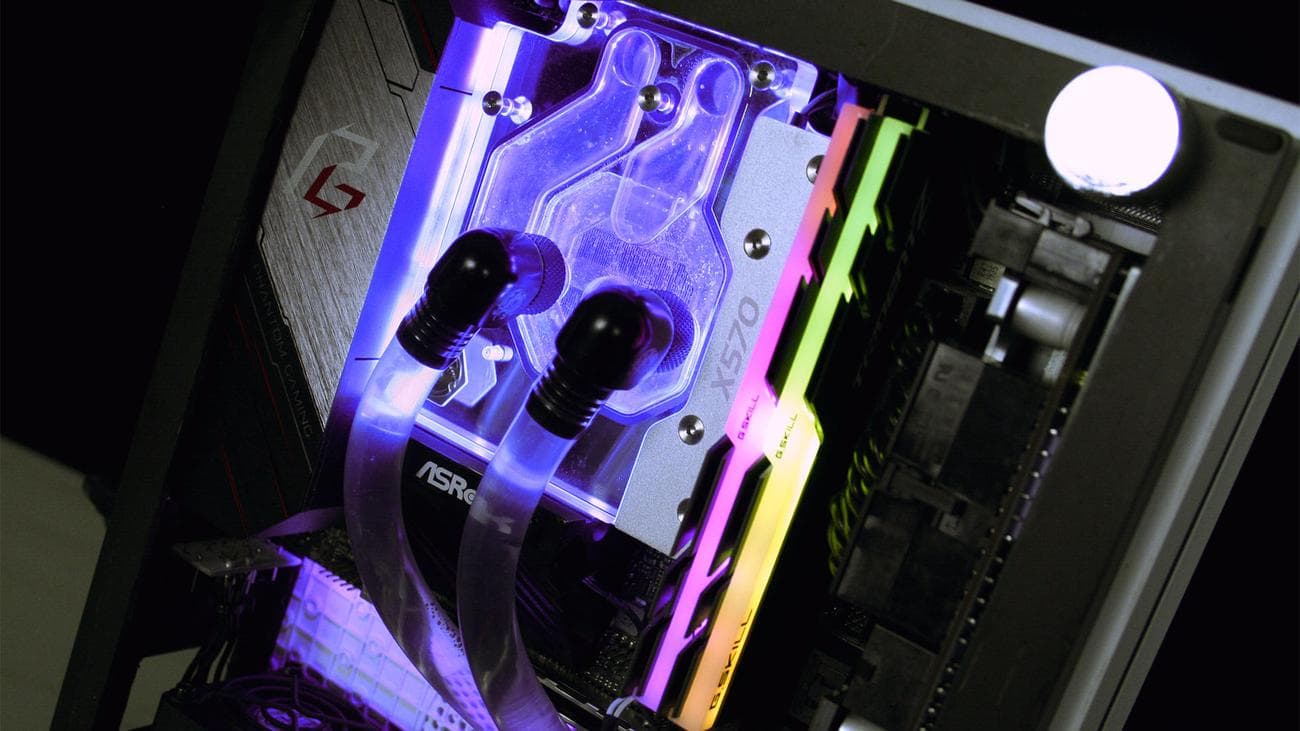

Περάστε μας από τον υπόλοιπο βρόχο υδρόψυξης

Ενώ ερευνούσα τους περιορισμούς μεγέθους μου, υπήρχε πραγματικά μόνο μία επιλογή αντλίας και δεξαμενής που θα λειτουργούσε για μένα. Είναι η δεξαμενή Alphacool Eisstation 40 DC-LT σε συνδυασμό με την κεραμική αντλία DC-LT 2600. Η εξαιρετικά συμπαγής μορφή και το τέλειο μέγεθος, σε συνδυασμό με το ψυγείο XT45 της Alphacool, επέτρεψαν πραγματικά στο σύστημα να είναι μικρό.

Τα εξαρτήματα είναι της Bitspower και τα χρησιμοποίησα κυρίως για αισθητικούς λόγους. Μου άρεσε η εμφάνισή τους, ειδικά με το μαύρο φινίρισμα, και το πράσινο O-ring κάνει μια κλήση πίσω στον αρχικό σχεδιασμό του Xbox. Το waterblock που χρησιμοποίησα τελικά δεν ήταν η πρώτη μου επιλογή. Πέρασα από πολλές διαφορετικές εκδόσεις, εν μέρει επειδή πέρασα από πολλές ιδέες για μητρικές πλακέτες και διάφορους τρόπους για να προσπαθήσω να κάνω την κατασκευή να λειτουργεί όσο το δυνατόν πιο αποτελεσματικά.

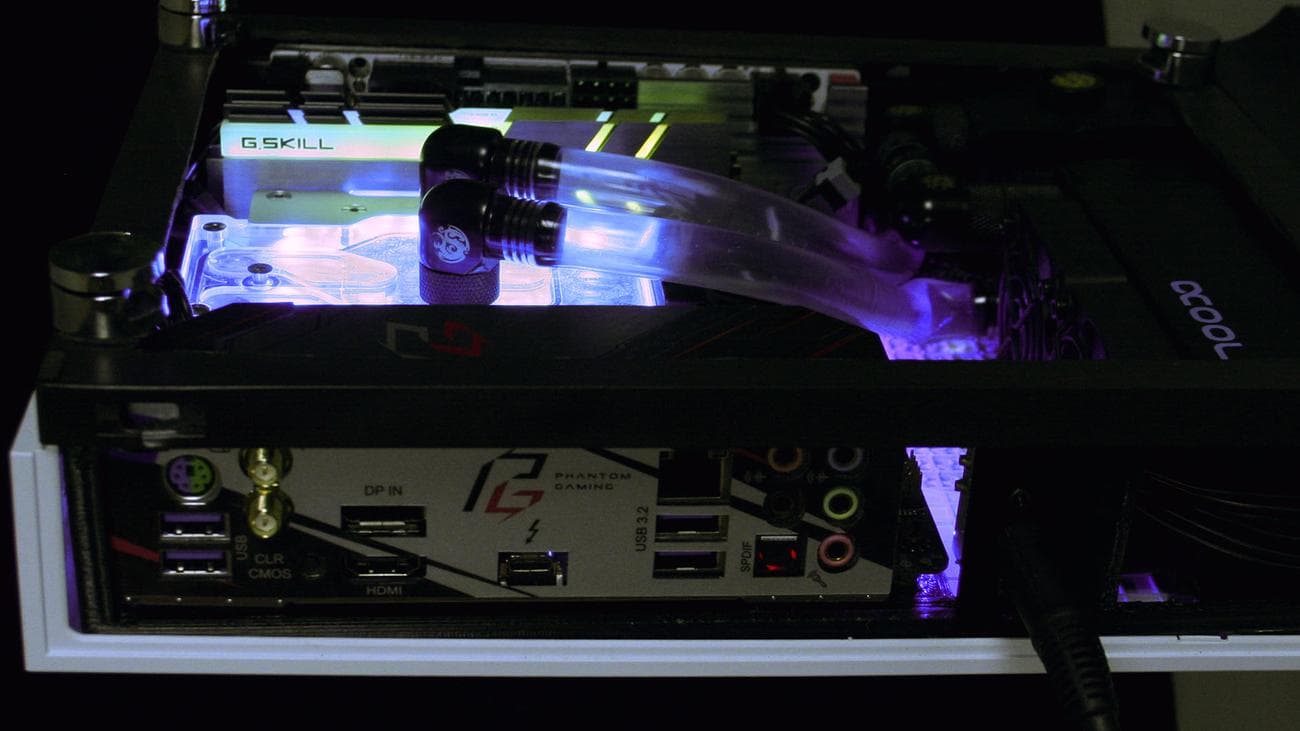

Τελικά προσγειώθηκα στη μητρική πλακέτα ASRock Phantom Gaming X570 ITX/TB3 λόγω του συνόλου δυνατοτήτων της. Όχι μόνο σας επιτρέπει να εγκαταστήσετε μια Ryzen APU με (αυτό που ήταν τότε) την καλύτερη iGPU στον κόσμο, το Ryzen 7 4700G, αλλά σας δίνει επίσης μια θύρα Thunderbolt στο πίσω μέρος, με την οποία μπορείτε να χρησιμοποιήσετε μια εξωτερική GPU. Καταλήγω να το χρησιμοποιώ σε συνδυασμό με ένα Radeon RX 5700 XT πολλές φορές σε πάρτι LAN, το οποίο βρίσκεται μέσα σε ένα εξωτερικό κουτί GPU Razer Core V2.

Μόλις αποφάσισα να χρησιμοποιήσω αυτή τη μητρική πλακέτα, ανακάλυψα ότι υπήρχε μια εταιρεία που έφτιαχνε ένα μονομπλόκ για αυτήν και ήταν η ίδια εταιρεία από την οποία είχα ήδη αγοράσει τα εξαρτήματά μου. Πραγματικά σχεδόν έμοιαζε σαν τη μοίρα, σαν να ήταν αυτό το υλικό κατασκευασμένο ειδικά για την περίπτωση χρήσης μου – έπρεπε απλώς να το αγοράσω.

Πού είναι το PSU και τι μοντέλο είναι;

Το τροφοδοτικό που μπορείτε να δείτε ακριβώς στα δεξιά της μητρικής πλακέτας είναι μια μονάδα HDPLEX 400W DC-ATX. Χρησιμοποιεί ένα τούβλο φόρτισης φορητού υπολογιστή για τροφοδοσία εισόδου και, στη συνέχεια, εξάγει όλα τα τυπικά καλώδια τροφοδοσίας 24 ακίδων, 8 ακίδων EPS και SATA που βρίσκετε συνήθως σε έναν υπολογιστή.

Αυτό που είναι υπέροχο με αυτό το PSU είναι ότι είναι επίσης πλήρως αρθρωτό – δεν έχω SATA ή διακριτή εσωτερική GPU, επομένως μπόρεσα να τρέξω μόνο δύο καλώδια μέσα στο σύστημα. Η έκδοση χρησιμοποιεί μια υποδοχή 24 ακίδων ATX 1 ιντσών που κατασκευάστηκε από έναν φίλο μου, τον Heath από την Tek by Design, και η υποδοχή EPS 8 ακίδων κατασκευάστηκε από τον Michael στο MB Custom Sleeving. Είναι καλοί άνθρωποι και ήθελα να συμπεριλάβω κάποια δουλειά και από τους δύο στην κατασκευή μου.

Ποια είναι η βάση κάτω από το μηχάνημα με τις τέσσερις θύρες USB 3 και διασυνδέεται με τον υπολογιστή;

Στην πραγματικότητα είναι μια κάθετη βάση που έχει σχεδιαστεί για να μετατρέπει το One S σε όρθια θέση, από την μάρκα Insignia της Best Buy. Κόστισε συνολικά 20 $ ΗΠΑ. Όσο για τον τρόπο διασύνδεσης με τον υπολογιστή, αυτή είναι μια τεράστια τρύπα κουνελιού που κατέβηκα για να προσπαθήσω να το κάνω να λειτουργήσει. Δεδομένου ότι έχει σχεδιαστεί για ένα One S, δεν υπάρχουν προγράμματα οδήγησης για υπολογιστή φυσικά.

Μπήκα βαθιά στην προσπάθεια να βρω ένα πρόγραμμα οδήγησης που θα λειτουργούσε γι ‘αυτό – έλεγξα τις πληροφορίες ID υλικού και προσπάθησα επανειλημμένα να το κάνω να λειτουργήσει, αλλά δυστυχώς δεν ήταν γραφτό να λειτουργήσει. Κατέληξα να κόψω το άκρο του καλωδίου USB και τώρα χρησιμοποιείται απλώς για να κρατά την κονσόλα σε όρθια θέση, καθώς και για να επιτρέπει περισσότερη ροή αέρα στη βάση για το ψυγείο.

Τι προδιαγραφή επιλέξατε και γιατί;

Πραγματικά κατέληγε στο να θέλεις ένα μικροσκοπικό κέντρο παρ

αγωγή

ς ενέργειας για τοπικά πάρτι. Συχνάζω το PDXLAN εδώ στην περιοχή του Πόρτλαντ του Όρεγκον και ήθελα έναν υπολογιστή που θα μπορούσα να μεταφέρω εύκολα σε μερικές εκδηλώσεις κάθε χρόνο. Ως εκ τούτου, η κύρια επιλογή που έκανα ήταν να πάω με την ταχύτερη διαθέσιμη APU εκείνη την εποχή.

Διαθέτει επίσης 16GB μνήμης 4800MHz. Δοκίμασα πολλά διαφορετικά κιτ για αυτήν την κατασκευή, σε διαφορετικές ταχύτητες από 3200 MHz έως 4800 MHz, και η ταχύτερη μνήμη έκανε τη διαφορά στους ρυθμούς καρέ όταν χρησιμοποιούσα το iGPU, έτσι κράτησα το κιτ υψηλότερης ταχύτητας.

Υπάρχει κάποιος τρόπος να έχετε σφίξει μια κάρτα γραφικών μισού ύψους εκεί μέσα ή είναι πολύ σφιχτή;

Πραγματικά με ρωτάνε πολύ, αλλά όχι, δυστυχώς δεν υπάρχει χώρος. Υπάρχει περίπου ένα ορθογώνιο σχήμα 1 x 1″ κάτω από τη μητρική πλακέτα αλλά πάνω από το ψυγείο όπου θα μπορούσα να χωρέσω κάτι, αλλά αυτός ο χώρος δεν είναι αρκετά μεγάλος για να χωρέσει οποιοδήποτε είδος κάρτας γραφικών. Η ψύκτρα της μητρικής πλακέτας, το κάλυμμα I/O και το ψυγείο/ανεμιστήρες δεν αφήνουν χώρο μεταξύ τους και αυτού που ήταν αρχικά το κάτω μέρος της κονσόλας One S.

Πώς είναι η απόδοση του iGPU;

Πραγματικά μου βγαίνει πολύ καλά. Περίπου το 90 τοις εκατό του χρόνου παιχνιδιού μου ξοδεύεται συνήθως παίζοντας είτε StarCraft είτε StarCraft II, έτσι μπορώ σχεδόν να μεγιστοποιήσω τις ρυθμίσεις και να εξακολουθώ να έχω εξαιρετικούς ρυθμούς καρέ. Όσον αφορά το σύγχρονο gaming, δεν θα βασιζόμουν πολύ σε αυτό.

Όταν χρησιμοποιώ το Radeon RX 5700 XT eGPU, ορίζω όλες τις ρυθμίσεις παιχνιδιών που βασίζονται στην απόδοση της CPU σε χαμηλή ή μεσαία τιμή και αν βασίζομαι στην iGPU, όλες οι ρυθμίσεις ορίζονται σε χαμηλές τιμές. Μέχρι στιγμής έχω δοκιμάσει StarCraft και StarCraft II, Diablo 3, BattleTech, Mechwarrior 5, Horizon Zero Dawn, Forza 4 και 5, και μερικούς άλλους μικρότερους τίτλους.

Εάν δεν έχω ρυθμίσει τα στοιχεία απόδοσης της CPU σε χαμηλή τιμή, τελικά το σύστημα θα υποκύψει στη θερμική διαβροχή και οι θερμοκρασίες θα ανεβαίνουν και θα ανεβαίνουν μέχρι να κλειδώσει. Το ψυγείο 100 mm δυστυχώς δεν έχει αρκετό χώρο ψύξης για να λειτουργεί το σύστημα σε πλήρη κλίση

Συναντήσατε δυσκολίες;

Ένα τεράστιο πρόβλημα ήταν η εύρεση ενός μπλοκ νερού που θα χωρούσε στον μικρό χώρο μεταξύ της υποδοχής της CPU και της γυάλινης οθόνης. Είχα δοκιμάσει μερικές παραλλαγές υλικού και πολλαπλές ενσωματωμένες αντλίες, αλλά τελικά κατέληξα να πάω με ένα απλό μπλοκ και μετά να ενσωματώσω την αντλία και τη δεξαμενή χαμηλότερα, αντί να προσπαθήσω να χρησιμοποιήσω ένα τριπλό ψυγείο.

Η προσπάθεια εύρεσης ενός Ryzen 7 4700G ήταν επίσης εξαιρετικά δύσκολη, καθώς εκείνη την εποχή η AMD δεν πουλούσε τα τσιπ στη λιανική, όπως κατέληξε με τις APU της σειράς Ryzen 5000. Κατέληξα να αγοράσω ένα ολόκληρο προκατασκευασμένο σύστημα HP για να αποκτήσω το τσιπ και μετά να πουλήσω το υπόλοιπο σύστημα για ανταλλακτικά.

Η τελευταία πραγματική δυσκολία είναι ότι, όποτε πρέπει να κάνω συντήρηση, η καλωδίωση της αντλίας είναι πολύ λεπτή και μπορεί να καταλήξω να σπάσω την αντλία απλώς τραβώντας τον υπολογιστή.

Πόσο καιρό σας πήρε για να ολοκληρώσετε αυτήν την κατασκευή;

Χρειάστηκαν σχεδόν τρία χρόνια για να ολοκληρωθεί, η πρώτη μου ανάρτηση στο overclock.net ήταν στις 19 Ιουλίου 2018 και την τελείωσα στα μέσα Ιουνίου 2021. Ο κύριος λόγος για αυτό ήταν απλώς δημοσιονομικές ανησυχίες, αναμονή για έναν 3D εκτυπωτή, μόνο σαββατοκύριακα λόγω δουλειάς και προβλημάτων υγείας. Άξιζε τον χρόνο, ωστόσο, και είμαι περήφανος για τη δουλειά που έχω κάνει σε αυτό μέχρι τώρα.

Είστε απόλυτα ευχαριστημένοι με το τελικό αποτέλεσμα ή θα θέλατε να το είχατε κάνει διαφορετικά εκ των υστέρων;

Ναι, και προγραμματίζονται πολλές βελτιώσεις! Θέλω πραγματικά να συνδέσω τα σωστά κουμπιά Έναρξης και Επαναφοράς και, στη συνέχεια, να βρω έναν τρόπο να ενεργοποιήσω το χειριστήριο Xbox One τον υπολογιστή, όπως κάνετε με ένα Xbox.

Έχω επίσης σκεφτεί να χρησιμοποιήσω μια οθόνη από σκληρυμένο γυαλί και να επανασχεδιάσω το εσωτερικό πλαίσιο γύρω από την αντλία για να βεβαιωθώ ότι δεν θα καταστραφεί κατά τη μελλοντική συντήρηση. Υπάρχουν μερικές άλλες ιδέες που έχω επίσης στο μυαλό μου, αλλά τις κρατάω κρυφές προς το παρόν.

Προδιαγραφές υπολογιστή Xbox One S

•
  ΕΠΕΞΕΡΓΑΣΤΗΣ:

  AMD Ryzen 7 4700G
•
  GPU:

  Εξωτερικό XFX Radeon RX 5700 XT
•
  Αποθήκευση:

  WD SN750 SSD 1TB
•
  Μνήμη:

  16GB G.Skill Trident Z RGB 4800MHz
•
  Μητρική πλακέτα:

  ASRock Phantom Gaming X570 ITX/TB3
•
  PSU:

  HDPLEX 400W DC-ATX με ηλεκτρικό τούβλο φορητού υπολογιστή Dell 330W
•
  Ψύξη:

  Bitspower ASRock X570 ITX/TB3 monoblock, Bitspower G1/4in έως 3/8in περιστροφική ράβδος 90 μοιρών, Bitspower G1/4in 15mm εξάρτημα επέκτασης 15mm, Bitspower G1/4in-to-3/8in 3/8in barb-EKBm, DuraClear 10/13mm διάφανος μαλακός σωλήνας, Alphacool DC-LT 2600 κεραμική αντλία 12V, δεξαμενή Alphacool Eisstation 40 DC-LT, Alphacool NexXxoS XT45 Full Copper 50mm διπλό καλοριφέρ, GELIDN Solutions-SX5mm-Silent-5

Είμαστε έκπληκτοι που όχι μόνο καταφέρατε να στριμώξετε ένα πλήρες σύστημα mini-ITX σε αυτό το μικροσκοπικό σασί, Aaron, αλλά που καταφέρατε και να το ψύξετε με νερό – αυτό είναι εξαιρετική δουλειά!
