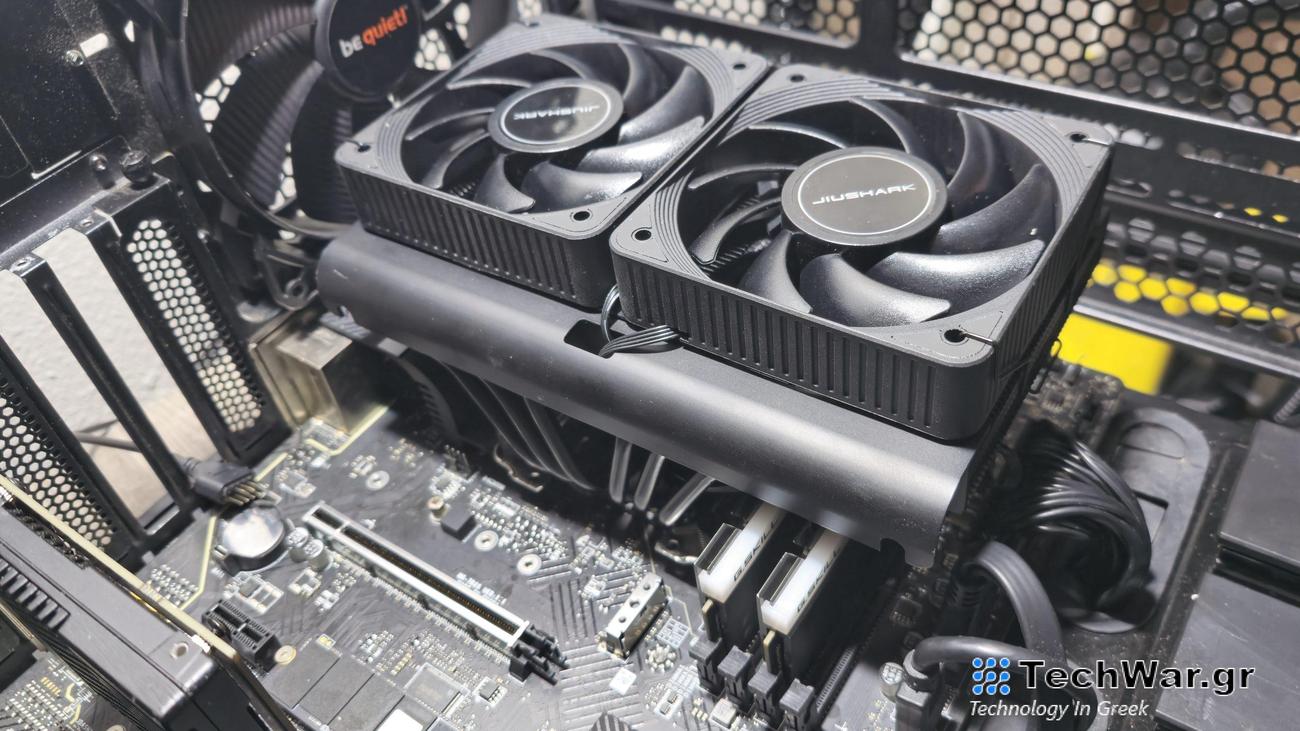

Το καινοτόμο σχέδιο του ψυκτή CPU Jiushark JF13K Mini DIAMOND

–>

Η σημερινή ανασκόπηση θα καλύψει ένα μάλλον μοναδικό ψυγείο CPU από

Jiushark

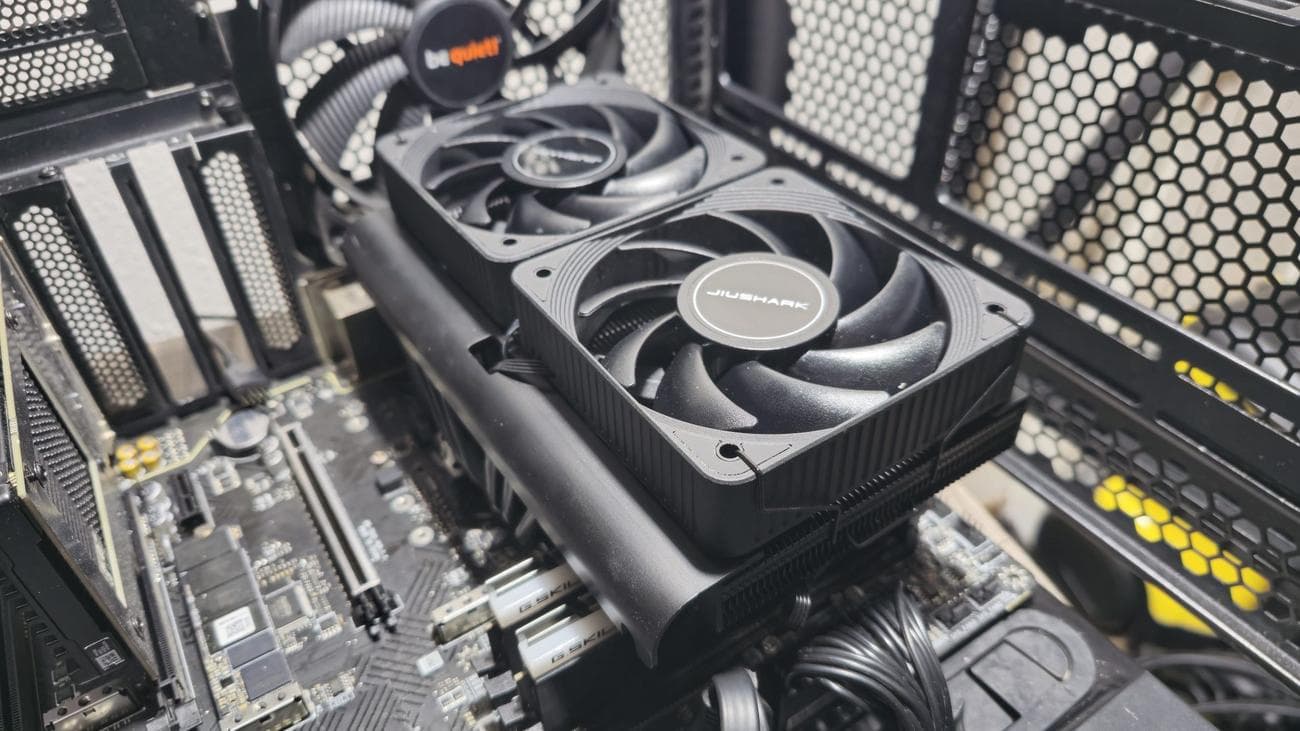

, ένας σχετικά νέος παίκτης στην αγορά ψύξης από την Κίνα. Αυτό το ψυγείο CPU, το JF13K mini DIAMOND, προσφέρει ψύξη από πάνω προς τα κάτω που όχι μόνο ψύχει την CPU σας – αλλά και τη RAM, τα VRM και τον SSD σας (αν είναι εγκατεστημένο δίπλα στην CPU)!

Καθώς πρόκειται για ψύκτη από πάνω προς τα κάτω, οι προσδοκίες μου για αυτό το ψυγείο δεν είναι τόσο υψηλές όσο οι παραδοσιακοί ψύκτες CPU που δοκιμάζω. Ωστόσο, με έξι πλήρεις σωλήνες θερμότητας και μια φαρδιά ψύκτρα ήλπιζα ότι το JF13K mini DIAMOND θα μπορούσε τουλάχιστον να προσφέρει απόδοση συγκρίσιμη με τους παραδοσιακούς ψύκτες αέρα χαμηλού επιπέδου για τυπικούς επιτραπέζιους υπολογιστές. Μπορεί? Ας ρίξουμε μια ματιά στις δυνατότητες και την εγκατάσταση και, στη συνέχεια, θα εξετάσουμε τα σημεία αναφοράς για να σας πούμε πόσο καλά αποδίδει αυτό το ψυγείο.

Πλεονεκτήματα

• Καινοτόμος σχεδιασμός
• Δροσίζει VRM και RAM
• Χαμηλό Ύψος
• Εύκολο στην εγκατάσταση

Μειονεκτήματα

• Λιγότερο αποτελεσματικό από τους παραδοσιακούς ψύκτες CPU
• Περιορισμένη συμβατότητα θήκης SFF (δεν ταιριάζει σε θήκες όπως το SUGO 14, αλλά θα τα πάει καλά σε άλλες)

Χαρακτηριστικά του

JF13K Mini DIAMOND της Juishark

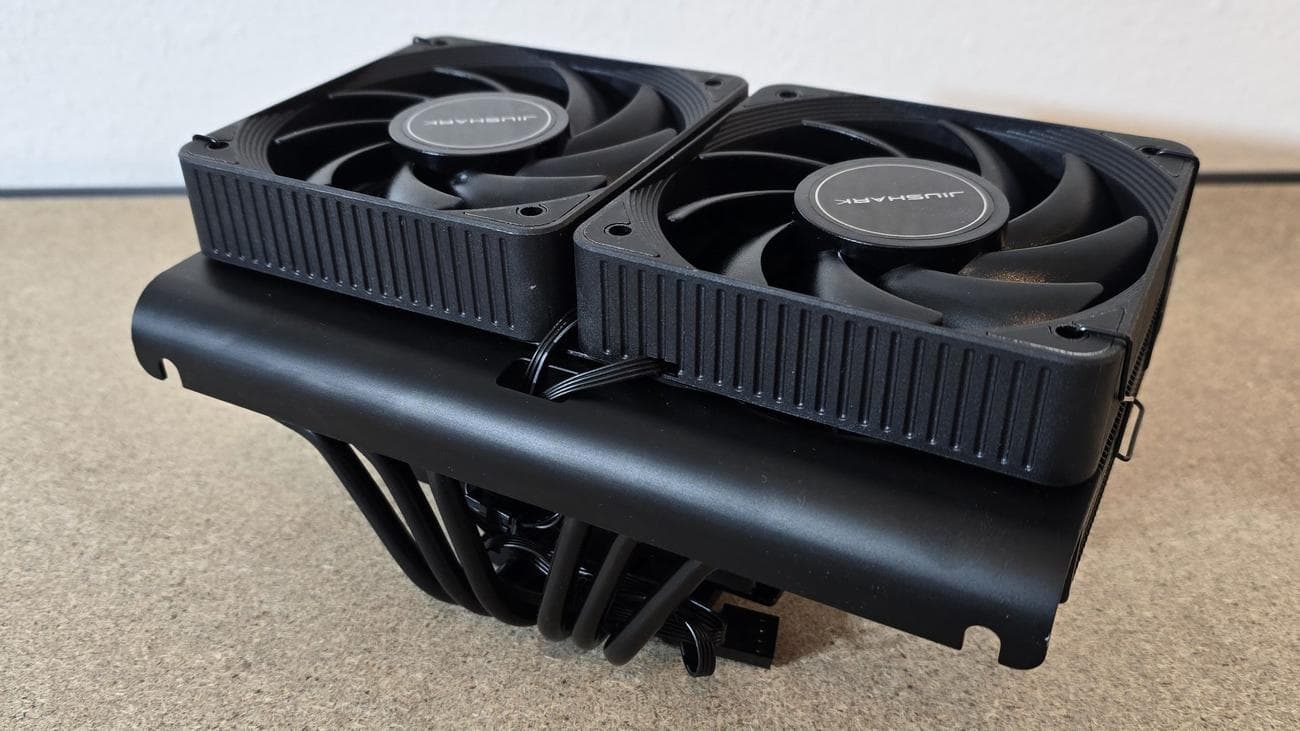

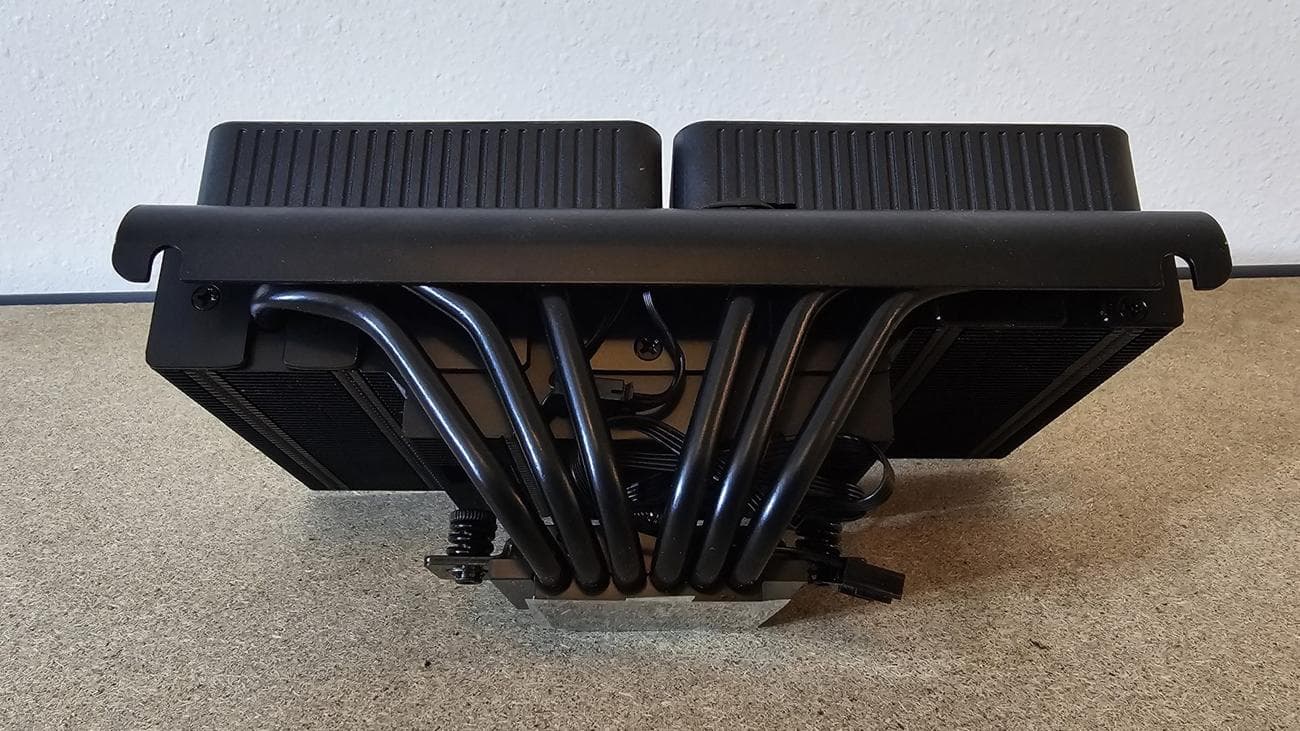

Το JF13K mini DIAMOND διαθέτει 6 χάλκινους σωλήνες θερμότητας, παρόμοιους με πολλούς ψύκτες αέρα μεσαίας κατηγορίας.

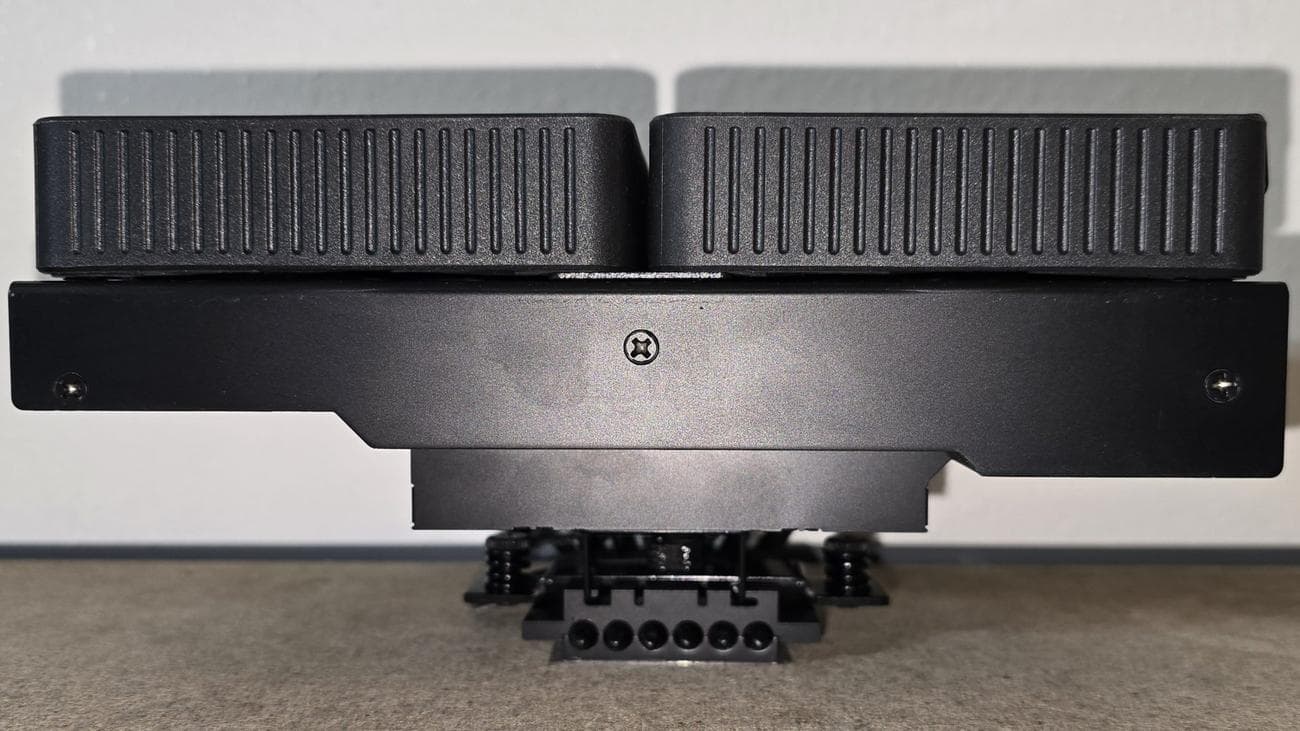

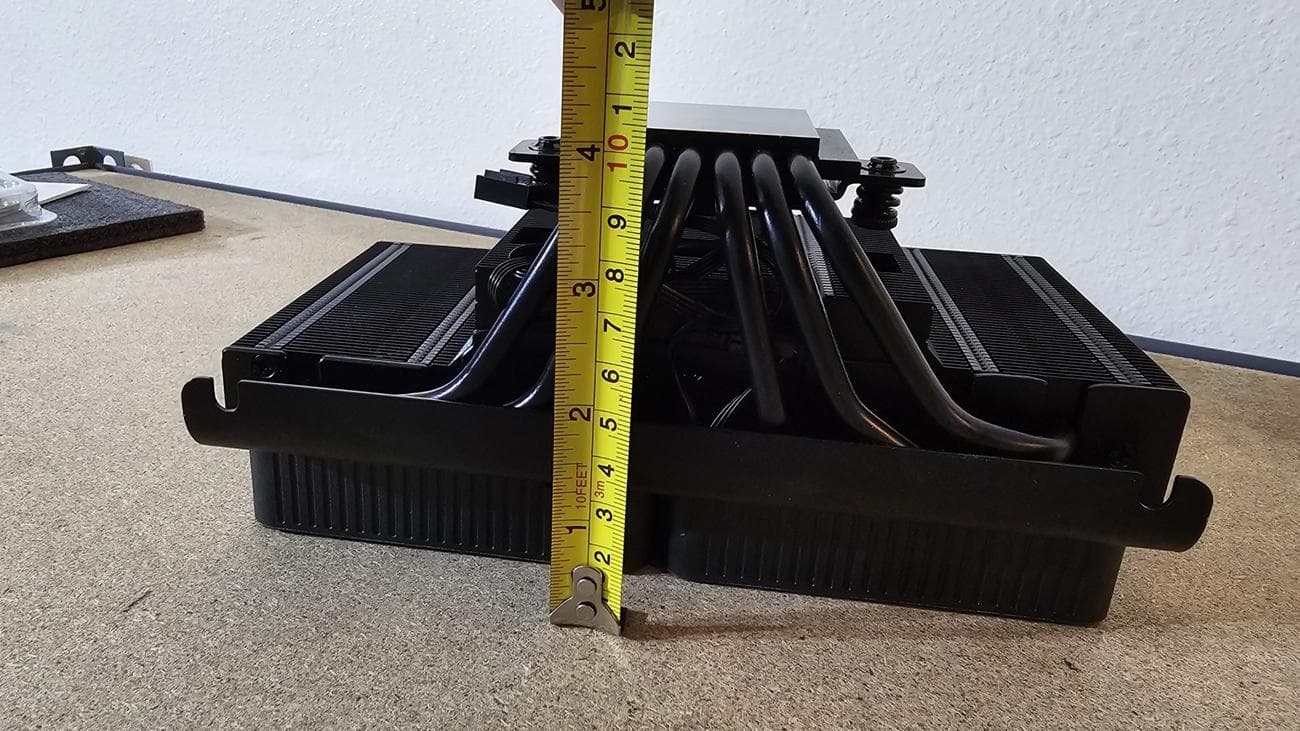

Το συνολικό ύψος του μοναδικού ψυγείου CPU είναι περίπου 10 cm/4″ ύψος, πράγμα που σημαίνει ότι μπορεί να εγκατασταθεί σε λεπτές θήκες που διαφορετικά θα περιορίζονταν σε λιγότερο ικανά ψύκτες SFF.

Οι ανεμιστήρες που περιλαμβάνονται μπορεί να είναι εξίσου σημαντικοί με το ψυγείο και οι σωλήνες θερμότητας ενός ψυγείου. Το Jiushark περιλαμβάνει 2 ανεμιστήρες 100 mm. Αυτή η απόφαση μεγέθους σημαίνει ότι εάν σκέφτεστε να χρησιμοποιήσετε έναν εναλλακτικό ανεμιστήρα, οι επιλογές σας θα είναι περιορισμένες, καθώς δεν είναι ένα μέγεθος ανεμιστήρα που παράγεται συνήθως.

•
  Μικρός σωλήνας θερμικής πάστας


Περιλαμβάνεται ένας μικρός σωλήνας θερμικής πάστας κατάλληλος για μία ή δύο εφαρμογές.

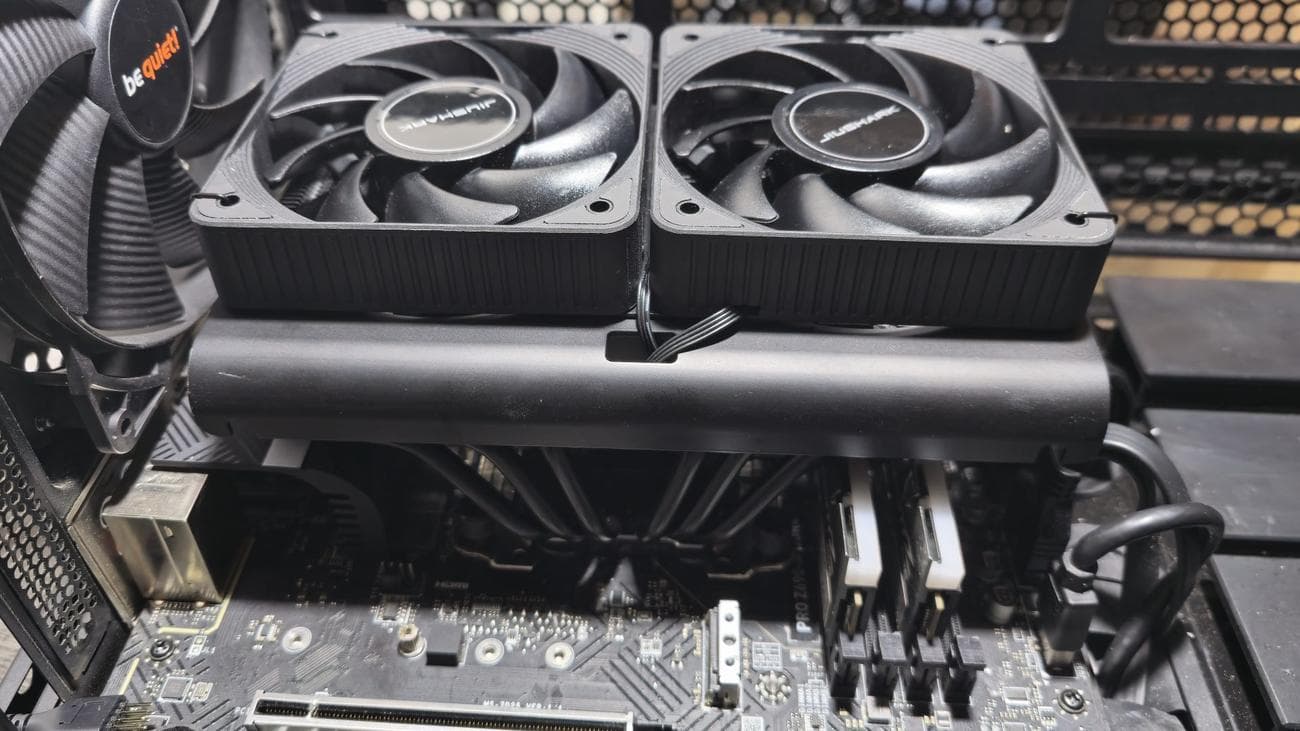

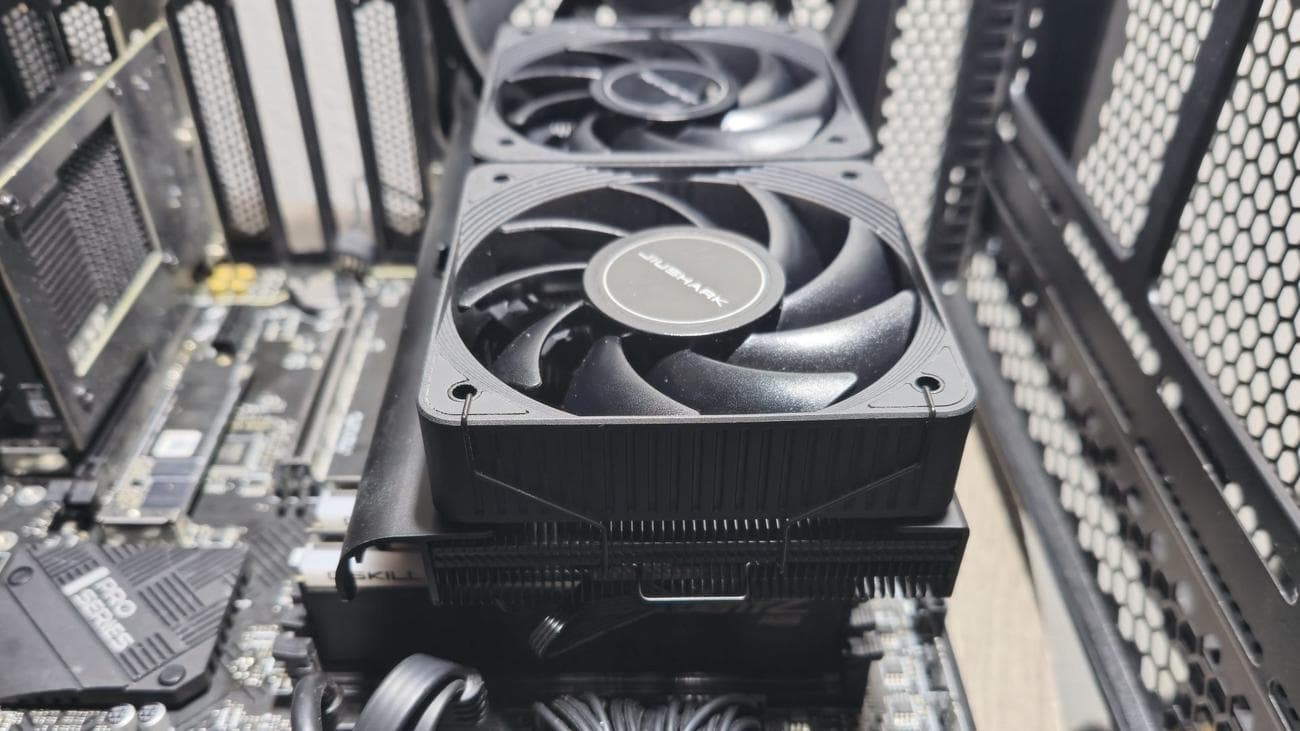

Παρά την προεξοχή των υποδοχών DIMM μιας μητρικής πλακέτας, αυτό το μοναδικό ψυγείο CPU είναι συμβατό με ψηλή μνήμη RAM όπως το GSkill TridentZ RGB που φαίνεται σε αυτήν την εικόνα. Η μνήμη RAM είναι εγκατεστημένη στις “λάθος” υποδοχές για να δείξει ότι το ψυγείο θα ήταν συμβατό ακόμα και αν γεμίσουν και τα 4 DIMMS.

•
  Τακτοποιημένο κουτί αξεσουάρ



Αν και αυτό δεν είναι κάτι που θα άλλαζε τις συστάσεις αγορών μου, το “ωραίο να έχουμε” που έχει η Jiushark είναι ένα όμορφα οργανωμένο πλαστικό δοχείο για όλα τα αξεσουάρ τοποθέτησης και τη θερμική πάστα που περιλαμβάνεται.

Διαμόρφωση πλατφόρμας δοκιμής και μεθοδολογία δοκιμών

Έχω δοκιμάσει με το

i7-13700K

της Intel για να δείξω πώς λειτουργεί αυτό το ψυγείο. Το σύστημα του συστήματος ελέγχεται με φόρτο εργασίας πλήρους αντοχής, δύο μειωμένα φορτία ισχύος και κανονικοποιημένες ρυθμίσεις θορύβου.

Οι παρατηρητικοί αναγνώστες μπορεί να παρατηρήσουν ότι τα γραφήματα θορύβου ξεκινούν από το 35 αντί για το μηδέν. Αυτό συμβαίνει επειδή το ηχόμετρο μου δεν μπορεί να μετρήσει επίπεδα ήχου χαμηλότερα από 35 dBA. Αυτό το καθιστά το «μηδέν» για δοκιμαστικούς σκοπούς. Για όσους ανησυχούν ότι αυτό μπορεί να στρεβλώσει τα αποτελέσματα – δεν υπάρχει ανησυχία. Αν μη τι άλλο, τα παραπάνω γραφήματα θα ελαχιστοποιήσουν τις διαφορές στα επίπεδα θορύβου επειδή οι μετρήσεις dBA είναι λογαριθμικές. Για μια λεπτομερή εξήγηση του τρόπου με τον οποίο οι μετρήσεις ντεσιμπέλ αντιστοιχούν στα αντιληπτά επίπεδα θορύβου, δείτε το παρακάτω βίντεο από το BeQuiet! γεγονός που καθιστά εύκολη την οπτικοποίηση και την κατανόηση της πραγματικής επίδρασης της αύξησης των επιπέδων dBA.

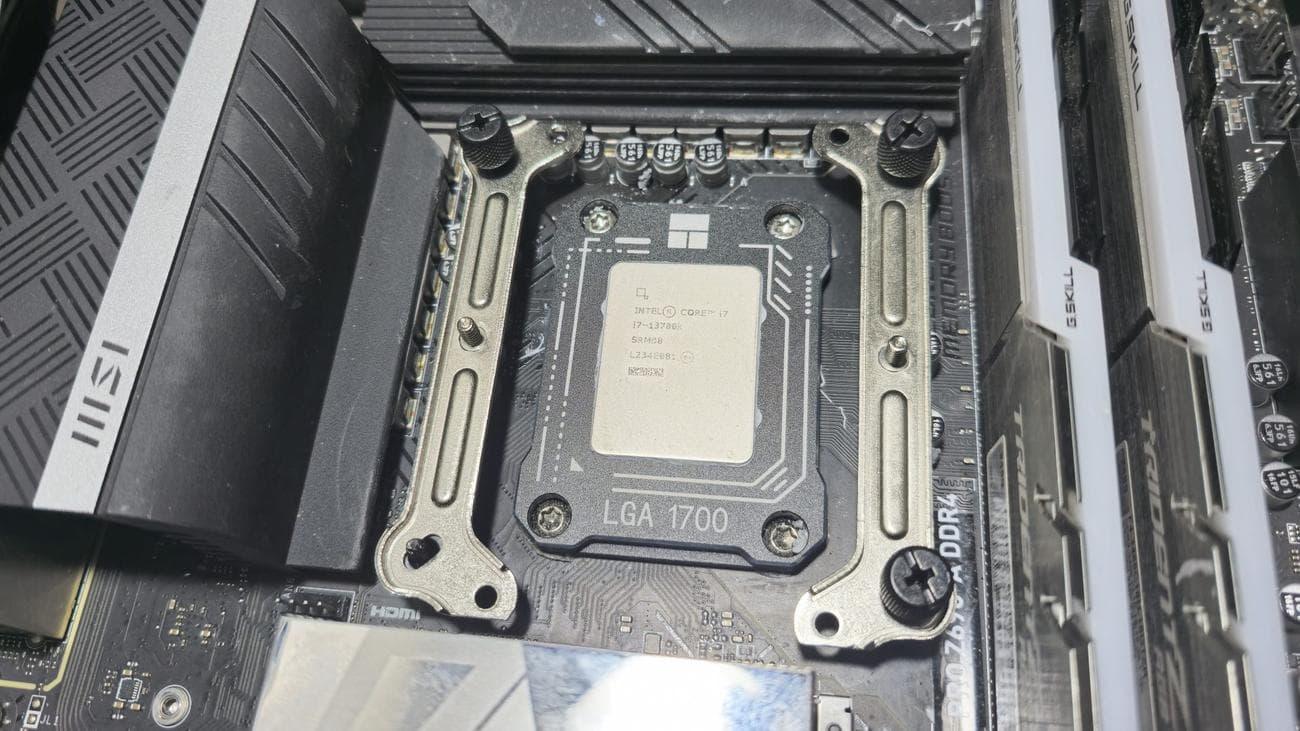

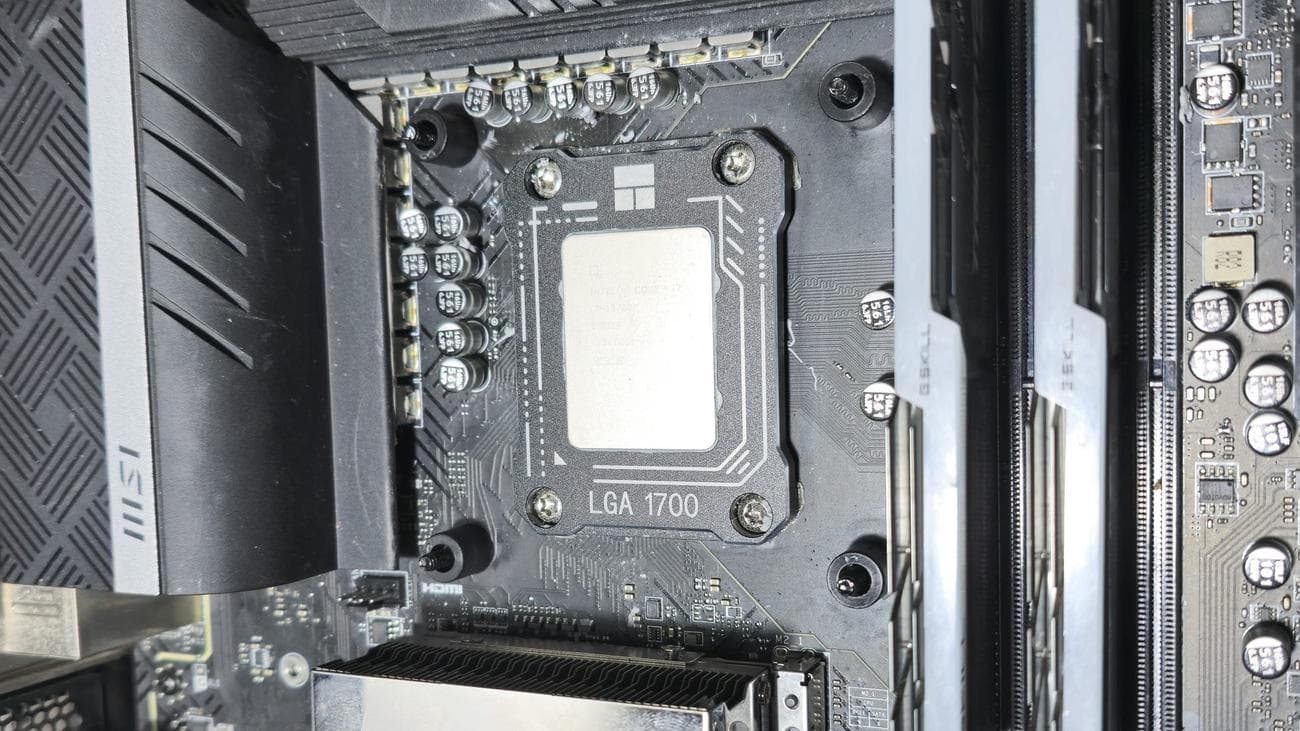

Εγκατάσταση Intel LGA 1700

Η εγκατάσταση του JF13K Mini Diamond της Jiushark είναι απλή και εύκολη, αν και είναι ελαφρώς πιο εύκολη η εγκατάσταση σε μια πλατφόρμα AMD AM4/AM5.

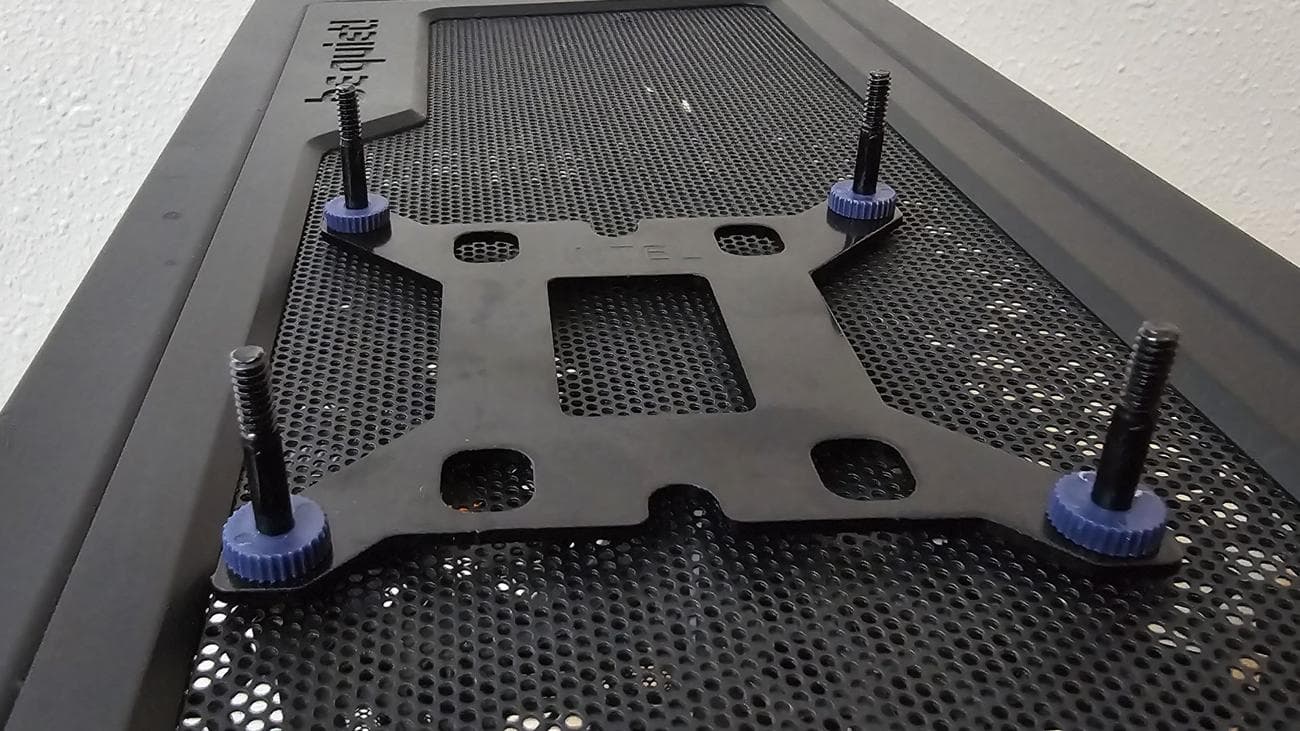

• Συναρμολογήστε το backplate και τοποθετήστε το στο πίσω μέρος της μητρικής σας

• Ασφαλίστε την πίσω πλάκα χρησιμοποιώντας τις παρεχόμενες βάσεις στήριξης

• Τοποθετήστε τις ράβδους στερέωσης πάνω από τις βάσεις, στερεώστε τις με τις παρεχόμενες βίδες

• Στη συνέχεια, τοποθετήστε την ψύκτρα πάνω από τις ράβδους στερέωσης.
• Τεχνικά, σας συμβουλεύουμε να αφαιρέσετε τους ανεμιστήρες για εγκατάσταση – αλλά έχω διαπιστώσει ότι μπορείτε να εγκαταστήσετε τη μονάδα με τους ανεμιστήρες εγκατεστημένους αν είστε προσεκτικοί.

• Το τελευταίο βήμα είναι να συνδέσετε το καλώδιο PWM της μονάδας στη μητρική σας πλακέτα και να την ενεργοποιήσετε!

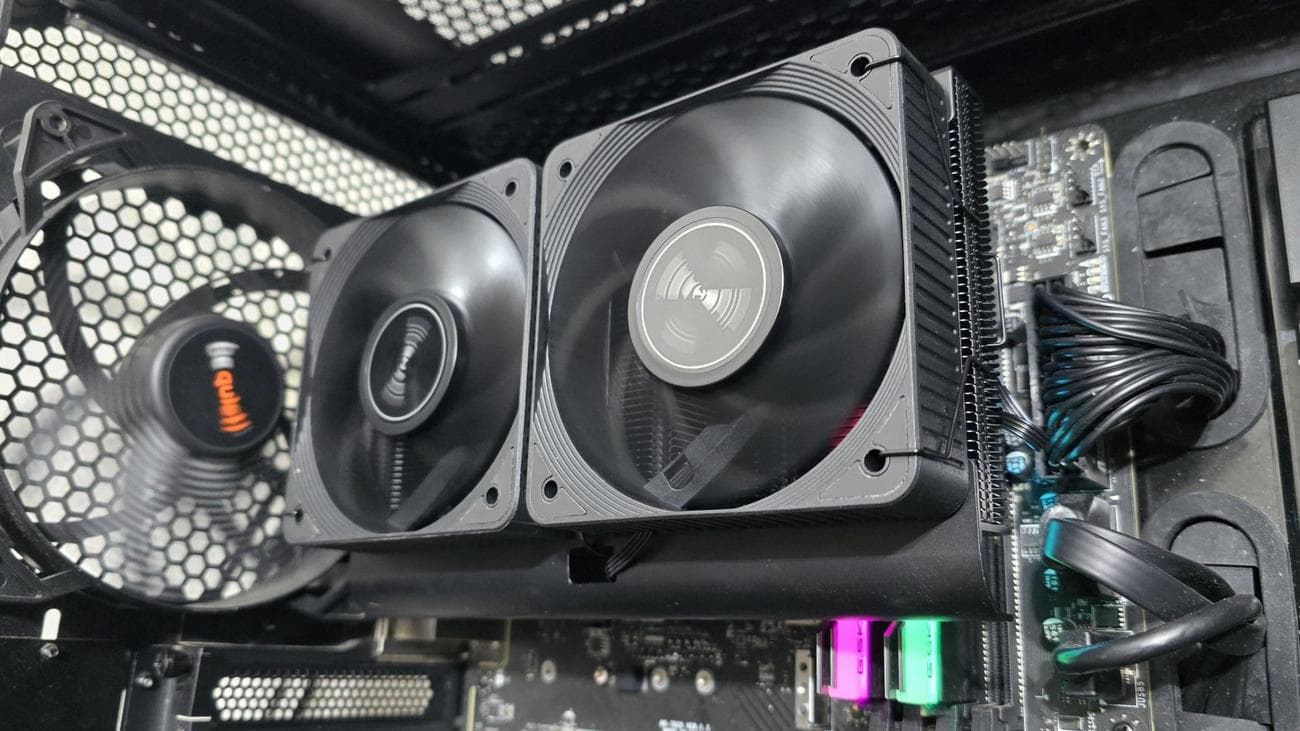

Είναι σημαντικό να σημειωθεί ότι για την καλύτερη απόδοση του ψυγείου, πρέπει να εγκατασταθεί με τον προσανατολισμό που φαίνεται παρακάτω. Εάν ο προσανατολισμός του ψυγείου αναστραφεί, δεν θα έχει το ίδιο καλή απόδοση.

Intel i7-13700K Ψύξη και Ακουστικά Αποτελέσματα

Μέγιστη ισχύς ψύξης

Οι περισσότεροι ψύκτες φτάνουν το TJ Max, τη μέγιστη θερμοκρασία της CPU των 100 βαθμών Κελσίου, όταν αφαιρούνται τα όρια ισχύος με το i7-13700K της Intel. Αυτό ισχύει ιδιαίτερα όταν μιλάμε για μικρότερους ψύκτες όπως το JF13K Diamond Mini.

Με αποτέλεσμα 201 W κατά τη διάρκεια των δοκιμών, το JF13K Diamond Mini δεν κερδίζει διαγωνισμούς overclocking – αλλά δεν έχει σχεδιαστεί. Το γεγονός ότι αποδίδει εντός του εύρους των παραδοσιακών ψυκτών όπως το Kotetsu Mark Three του Scythe ή το Silver Soul 135 της Thermalright είναι ένα ισχυρό επίτευγμα για ένα ψυγείο από πάνω προς τα κάτω.

Μέγιστα επίπεδα θορύβου

Η απόδοση είναι μόνο ένα μέρος της εικόνας, τα επίπεδα θορύβου είναι εξίσου σημαντικά. Στα 45,6 dBA, τα μέγιστα επίπεδα θορύβου αυτού του μοναδικού ψυγείου CPU βρίσκονται ακριβώς στη μέση των άλλων προϊόντων που έχω δοκιμάσει.

Εάν είστε συγκεκριμένοι για τα επίπεδα θορύβου, τα επόμενα αποτελέσματά μας θα σας δείξουν πώς αποδίδει όταν λειτουργεί αθόρυβα.

Κανονική απόδοση θορύβου

Για κανονικοποιημένες δοκιμές θορύβου, έχω ρυθμίσει τους ανεμιστήρες στα χαμηλά 38,2 dBA. Αυτό είναι ένα ελαφρώς

ακουστικό

επίπεδο θορύβου, αλλά δεν θα ενοχλήσει τους περισσότερους χρήστες. Τα αποτελέσματα

εδώ

ήταν ισχυρότερα από τα αναμενόμενα, καθώς δεν περίμενα ότι αυτό το ψυγείο θα ξεπερνούσε καμία από τις μονάδες που έχω δοκιμάσει – αλλά το έκανε, ξεπερνώντας τόσο το Forza 135 της Cougar (κατά μια τρίχα) όσο και το Silver Soul 135 της Thermalright (κατά πολύ περιθώριο) όταν οι οπαδοί ήταν έτοιμοι να τρέξουν ήσυχα!

Αποτελέσματα 175W

Ενώ η μέγιστη απόδοση είναι σημαντική, τις περισσότερες φορές δεν θα πιέζετε την CPU στα όριά της. Είναι καλό να δούμε πώς λειτουργεί ένα ψυγείο σε πιο τυπικές καταστάσεις και οι περισσότεροι χρήστες δεν θα χρησιμοποιούν περισσότερα από 175 W σε κοινή χρήση.

Δεν περίμενα πολύ ισχυρά θερμικά αποτελέσματα από το Mini λόγω της μοναδικής σχεδίασης του ψυγείου CPU από πάνω προς τα κάτω. Ωστόσο, ήταν μόνο ένας βαθμός μακριά από την απόδοση του Silver Soul 135 της Thermalright. Καθώς το φορτίο των 175 W έσπρωχνε το ψυγείο κοντά στα όριά του, έτρεχε εξίσου δυνατά με έναν φόρτο εργασίας πλήρους έντασης στα 45,6 dBA.

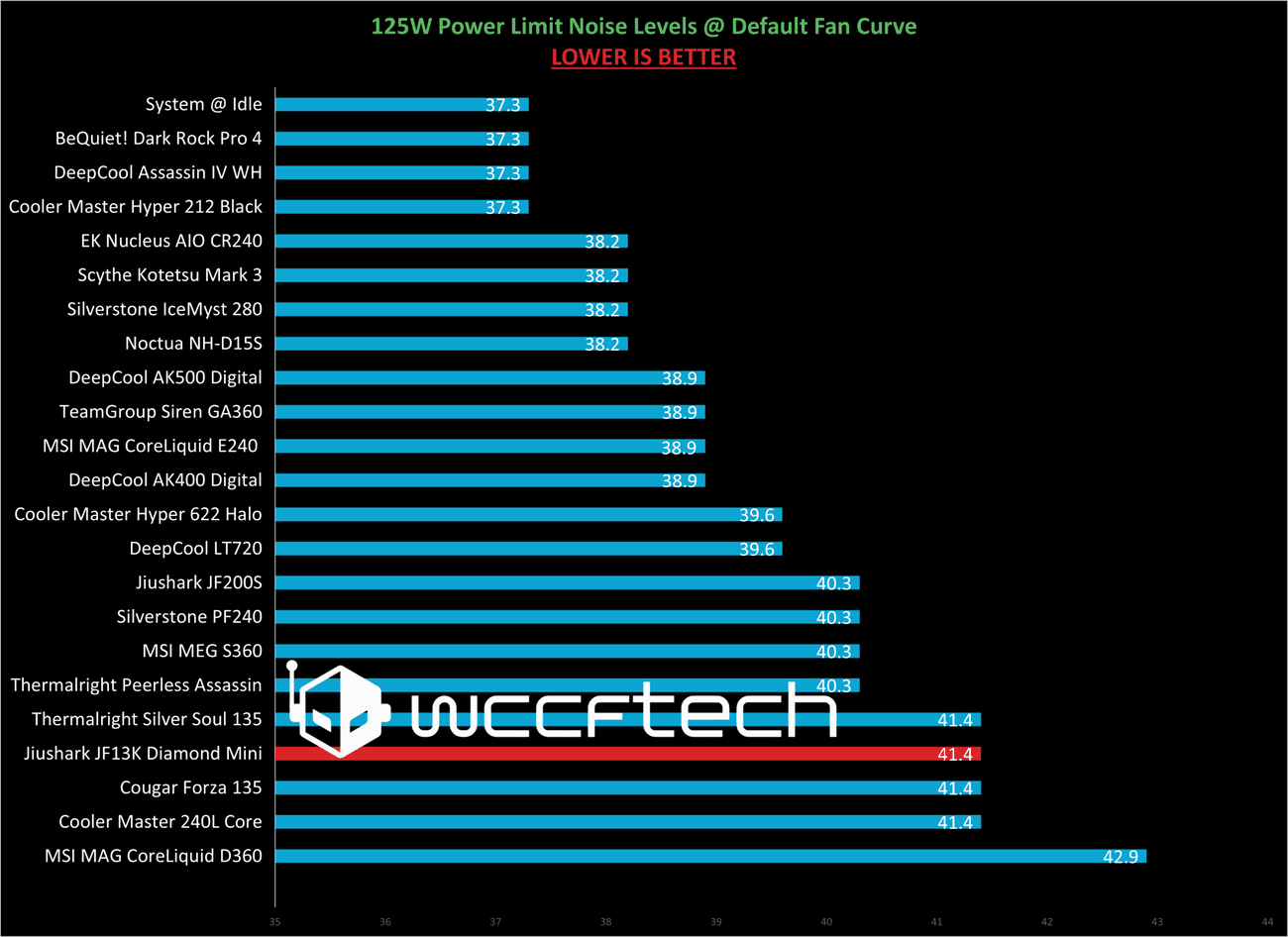

Αποτελέσματα 125W

Τα 125W είναι το χαμηλότερο επίπεδο ισχύος που δοκιμάζω και είναι παρόμοιο με αυτό που θα καταναλώνουν οι χρήστες με αυτήν τη CPU σε απαιτητικά παιχνίδια. Ενώ έχω δοκιμάσει και έχω δείξει θερμικά αποτελέσματα, πραγματικά δεν προκαλούν ανησυχία, επειδή ακόμη και το stock cooler της Intel θα διατηρήσει τη CPU αρκετά δροσερή σε τέτοιο φόρτο εργασίας.

Τα επίπεδα θορύβου, αυτό είναι που έχει σημασία σε φόρτο εργασίας χαμηλής έντασης όπως αυτό. Στα 41,4 dBA, το JF13K Diamond Mini της Juishark δεν λειτουργεί δυνατά από μόνο του – αλλά τρέχει πιο δυνατά από τα περισσότερα ψυγεία σε αυτό το σενάριο.

συμπέρασμα

Το JF13K Diamond Mini της Jiushark είναι ένα καινοτόμο και μοναδικό ψυγείο CPU που προσφέρει ψύξη από πάνω προς τα κάτω που δροσίζει επίσης τη μνήμη RAM και τα VRM σας. Το χαμηλό προφίλ του μπορεί να το κάνει ιδιαίτερα χρήσιμο για κατασκευές που διαφορετικά θα είχαν περιοριστεί σε μικρότερους ψύκτες SFF. Το MINI δεν είναι προς το παρόν διαθέσιμο στο Amazon, επομένως θα πρέπει να το αγοράσετε από ιστότοπους όπως

AliExpress

αν σε ενδιαφέρει.
