Το Ιαπωνικό Κομψότητα στον Υπολογιστή Παιχνιδιών με AMD Τεχνολογία Kumiko

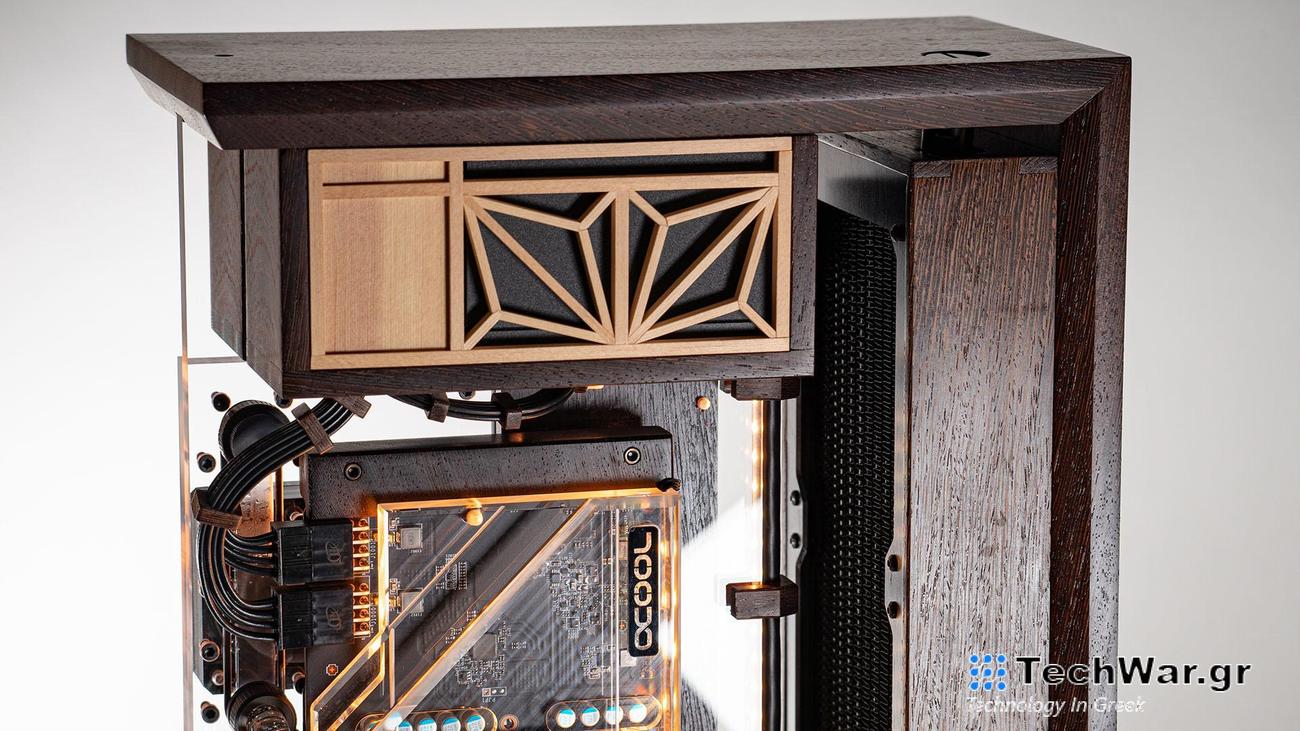

Εμπνευσμένος από την ιαπωνική ξυλουργική Kumiko, ο κατασκευαστής υπολογιστών Nick Falzone έφτιαξε αυτό το εξαιρετικό ξύλο

gaming PC

με προσαρμοσμένο σύστημα σκληρής υδρόψυξης και κάποια υπέροχη δεξιο

τεχν

ία. Λέγεται Ikigai.

Χάρη στη ραγδαία ανάπτυξή μας

Σελίδα στο Facebook για κατασκευή υπολογιστή

, έχουμε δει πολλούς προσαρμοσμένους

υπολογιστές

παιχνιδιών, από mods

που

βασίζονται σε υπάρχοντα σχέδια θήκης μέχρι scratch builds PC. Μπορείτε ακόμη και να υποβάλετε το δικό σας για εξέταση

εδώ

. Εδώ συζητάμε με τον Nick για το πώς κατασκευάστηκε το gaming PC του

PCGamesN: Τι σας ενέπνευσε να φτιάξετε το Ikigai – ποιες ήταν οι σχεδιαστικές επιρροές σας και ποια εμφάνιση προσπαθούσατε να επιτύχετε;

Νίκος:

Ήθελα να φτιάξω μια συμπαγή, κατασκευασμένη με γρατσουνιές θήκη με καθαρή εμφάνιση και μικρό αποτύπωμα γραφείου. Όσον αφορά την αισθητική, ήθελα πολύ να συνδυάσω την αγάπη μου για την ιαπωνική ξυλουργική και το σχέδιο με τις δυνατότητες της νέας μου μηχανής CNC. Ήθελα πολύ να ενσωματώσω


Η ιαπωνική επεξεργασία ξύλου Kumiko στο σχέδιο και οι επιλογές ξύλου βασίστηκαν σε αυτή την απόφαση.

Το ξύλο wenge που χρησιμοποίησα για την υπόλοιπη θήκη έχει μοντέρνα εμφάνιση που βοήθησε σε αντίθεση με το ανοιχτόχρωμο ξύλο Kumiko. Ήθελα επίσης κάθε πτυχή της θήκης να έχει έναν σκοπό, κάτι που βοήθησε να διατηρηθεί η θήκη και η καλωδίωση όσο το δυνατόν πιο καθαρά.

Επέλεξα το όνομα “Ikigai” αρχικά γιατί νόμιζα ότι ακουγόταν ωραίο, καθώς και τα περισσότερα από τα mods μου έχουν ιαπωνικά ονόματα και μου άρεσε η εμφάνιση των kanji (γραπτοί χαρακτήρες). Ο κύριος λόγος, όμως, ήταν επειδή ο όρος «ikigai» σημαίνει να βρεις νόημα στη ζωή κάποιου και, για τους μήνες που δούλευα σε αυτό το mod, αυτό ήταν κυρίως αυτό που σκεφτόμουν και αφιέρωσα τον χρόνο μου κάνοντας.

Πώς προχωρήσατε στον σχεδιασμό και τον σχεδιασμό αυτής της κατασκευής;

Δεν είμαι πολύ καλός στο σκίτσο, αλλά έκανα μερικά πρόχειρα σκίτσα πριν το πάω στο CAD. Ο διαγωνισμός Cooler Master Case Mod για τον οποίο έφτιαξα αυτή τη θήκη έχει περιορισμούς μεγέθους (κάτω από 20 λίτρα), οπότε έπρεπε πραγματικά να τα στριμώξω όλα σε έναν μικρό φάκελο.

Αποδεικνύεται ότι δεν είμαι καλός ούτε στη χρήση CAD, οπότε έφτιαξα πολλά μοντέλα της θήκης πλήρους κλίμακας από φτηνό ξύλο για να δω πώς θα ταίριαζαν όλα μαζί στην πραγματική ζωή. Ο σχεδιασμός της θήκης άλλαξε πολύ με αυτά τα μοντέλα, καθώς τίποτα δεν φαινόταν να αποδεικνύεται στην πραγματική ζωή όπως συνέβη στο cad. Αυτή η διαδικασία με βοήθησε επίσης να δουλέψω στον CNC G-code.

Μιλήστε μας για το βασικό πλαίσιο. Τι υλικά χρησιμοποιήσατε και πώς τα κόψατε και τα διαμορφώσατε;

Η θήκη είναι μια πλήρης κατασκευή. Το μεγαλύτερο μέρος του υλικού είναι κεντραρισμένο γύρω από μια διάταξη σάντουιτς, με το μεγαλύτερο μέρος της καλωδίωσης στο κεντρικό πλαίσιο της θήκης. Το κέντρο είναι κατασκευασμένο από ακρυλικό και περιέχει τα περισσότερα από τα σπλάχνα της καλωδίωσης και του φωτισμού, ενώ είχε ενσωματωμένη μια πλάκα διανομής για το σύστημα ψύξης νερού. Αυτό το κομμάτι από μόνο του πήρε πολύ χρόνο για να γίνει σωστά, καθώς υπήρχαν πολλά διαφορετικά μέρη του και δεν είχα φτιάξει ξανά πινακίδα διανομής.

Έκανα αρκετές δοκιμαστικές επαναλήψεις από ξύλο, που μου επέτρεψαν να ελέγξω για εφαρμογή, να ελέγξω τα αρχεία μου με τον κωδικό G και να μάθω τη διαδικασία που θα χρησιμοποιούσα για να φτιάξω το τελικό προϊόν. Ο μύλος CNC κάνει πολλή δουλειά, αλλά χρειάζεται ακόμα πολλή εξάσκηση για την πρόβλεψη τυχόν προβλημάτων που μπορεί να προκύψουν με την κατασκευή της πλάκας και για τη βελτιστοποίηση της σειράς λειτουργίας.

Όσον αφορά τη διάταξη, έχω την πλάκα I/O στο κάτω μέρος. Αυτό οφείλεται στο ότι οραματιζόμουν να φτιάξω ένα προσαρμοσμένο γραφείο για αυτήν την θήκη, το οποίο θα έχει μια πλάκα στην επιφάνεια εργασίας για να επιτρέπει τη δρομολόγηση των καλωδίων κάτω από το γραφείο για καθαρή εμφάνιση. Αυτό μου έδωσε επίσης την ελευθερία να κάνω τις άλλες πλευρές της θήκης πιο διακοσμητικές και σύμφωνες με το υπόλοιπο σχέδιο της θήκης.

Αυτή είναι μια εκπληκτική λεπτομέρεια μπροστά από το πλέγμα στο μπροστινό μέρος. Πώς σχεδιάσατε το σχέδιο και πώς κόψατε το ξύλο σε σχήμα;

Το ίδιο το μοτίβο είναι ένα παραδοσιακό σχέδιο Kumiko που ήθελα να φτιάξω εδώ και χρόνια και αυτό φαινόταν σαν μια εξαιρετική ευκαιρία να το χρησιμοποιήσω. Βασίζεται σε ένα πλέγμα, γι’ αυτό ήθελα να παίξω με την κλίμακα του τμήματος «λουλούδι» του σχεδίου και να χρησιμοποιήσω δύο διαφορετικά μεγέθη του κύριου στοιχείου. Έκανα το σχέδιο σε CAD για να βεβαιωθώ ότι είχα τις σωστές αναλογίες και, μόλις πλησίαζε αρκετά, άλεσα το ξύλο σε πολλά διαφορετικά πάχη για να φτιάξω το κομμάτι Kumiko.

Χρησιμοποίησα έλατο Sitka για το ξύλο και το άφησα ημιτελές. Ξεκίνησα με το κύριο πλέγμα και έκοψα κάθε κομμάτι με το χέρι χρησιμοποιώντας παραδοσιακά εργαλεία και τεχνικές χειρός. Έχοντας τελειώσει το κύριο πλέγμα, γύρισα προς το τμήμα του λουλουδιού και έφτιαξα τούβλα με γωνία, χρησιμοποιώντας ένα επίπεδο χειρός για να έχω σταθερές γωνίες σε κάθε κομμάτι. Από εκεί, τελείωσα κάθε κομμάτι και τα έβαλα στη θέση τους, χρησιμοποιώντας μόνο μερικές σταγόνες κόλλας για να το κρατήσει ενωμένο.

Υπάρχουν τόσες πολλές ξύλινες λεπτομέρειες διάσπαρτες γύρω από τις υποδοχές ρεύματος, τις ψύκτρες και ούτω καθεξής. Είναι και αυτά από ξύλο;

Όλα αυτά είναι φτιαγμένα από υπολείμματα ξύλου που χρησιμοποιείται για την κύρια θήκη. Ήθελα κάθε πτυχή να συνδέεται με το σχέδιο της θήκης μέχρι την παραμικρή λεπτομέρεια. Έφτιαξα τα περισσότερα κομμάτια με τη μηχανή μου CNC, συνήθως φτιάχνοντας πρώτα μερικά δοκίμια. Έφτιαξα μοντέλα από κάθε κομμάτι σε CAD, κατεργάστηκα ένα δοκιμαστικό κομμάτι, έλεγξα ότι λειτουργεί και μετά έφτιαξα το τελικό κομμάτι από το ξύλο wenge. Ήταν χρονοβόρο, αλλά οι λεπτομέρειες βοηθούσαν να τα συγκεντρώσουμε όλα.

Περάστε μας από τον βρόχο υδρόψυξης – ποια

εξαρτήματα

χρησιμοποιήσατε και πώς συνδέονται όλα αυτά;

Χρησιμοποίησα την πλάκα διανομής για να διατηρήσω τον βρόχο όσο πιο τακτοποιημένο γινόταν και επειδή δεν είχα πολύ χώρο για να δουλέψω. Όλα ξεκινούν από την αντλία που είναι τοποθετημένη στην πλάκα διανομής, η οποία λειτουργεί επίσης ως μια μικρή δεξαμενή. Στη συνέχεια κατευθύνεται προς το μπλοκ νερού της CPU, μετά στο ψυγείο, πίσω στο μπλοκ GPU και μετά πίσω στην πλάκα διανομής και στην αντλία.

Χρησιμοποίησα ένα μπλοκ GPU και ψυγείο Alphacool, εξαρτήματα EK και ένα μπλοκ CPU Optimus. Χρειάστηκε πολλή κοροϊδία για να ταιριάξουν όλα τα μέρη καθαρά με όσο το δυνατόν λιγότερες στροφές και εξαρτήματα. Αυτός ήταν επίσης ο πρώτος μου βρόχος που χρησιμοποιούσα σκληρό πλαστικό σωλήνα, οπότε το να κάνω σωστά τις στροφές χρειάστηκε πολλή εξάσκηση.

Χρησιμοποίησα σωλήνωση EK PETG με εξωτερική διάμετρο 12 mm. Χρησιμοποίησα ένα πιστόλι θερμότητας και μερικές φθηνές φόρμες για να κάνω τις στροφές, και έκοψα τη σωλήνωση με ένα ψαλίδι σωλήνα PETG και τρίψα τα άκρα ομοιόμορφα και λεία. Το να διορθώσετε τα μήκη και τις γωνίες ήταν κυρίως μια διαδικασία δοκιμής και λάθους. Μάλλον πέταξα τόσο σωλήνες όσο χρησιμοποίησα τελικά.

Πώς σχεδιάσατε τον φωτισμό;

Θα πήγαινα χωρίς RGB με αυτήν την κατασκευή, καθώς δεν ήθελα να ασχοληθώ με τη δρομολόγηση όλων των καλωδίων RGB, αλλά επειδή το μπλοκ GPU επρόκειτο να έχει φώτα, αποφάσισα να προσθέσω περισσότερα. Οι ανεμιστήρες που χρησιμοποίησα από την Cooler Master έχουν επίσης φώτα και μόνο ένα καλώδιο, οπότε ήταν εύκολο να δρομολογηθούν.

Υπάρχει ένα RBG hub στο ακρυλικό πίσω από την κάρτα γραφικών, όπου όλα τα καλώδια φωτισμού συνδέονται για να πάνε στην κεφαλίδα της μητρικής πλακέτας. Δεν ήμουν σίγουρος αν ο φωτισμός της πλάκας διανομής ήταν εφικτός, αλλά χρησιμοποίησα μια πολύ δροσερή και μικρή λωρίδα φώτων RGB από την Alphacool και τα έβαλα σε μια υποδοχή στην πλάκα για να το ανάψω. Η ομορφιά του φωτισμού RGB είναι ότι μπορώ να τα φτιάξω ό,τι χρώμα θέλω – απλώς χρησιμοποίησα πορτοκαλί για τις περισσότερες φωτογραφίες, καθώς μου άρεσε η ζεστασιά που πρόσθετε στο ξύλο.

Η τακτοποίηση των καλωδίων είναι άψογη για κατασκευή σε υπαίθριο χώρο – πώς κρύψατε όλα τα καλώδια και τα δρομολογήσατε τόσο τακτοποιημένα;

Η δρομολόγηση των καλωδίων ήταν μεγάλη υπόθεση για μένα, ειδικά με λίγο χώρο για να κρύψω τα περιττά καλώδια. Ξεκίνησα χρησιμοποιώντας όσο το δυνατόν λιγότερα καλώδια – υπάρχουν μόνο δύο καλώδια για τους ανεμιστήρες και τα φώτα RGB τους και μόνο δύο άλλες λωρίδες RGB. Τα καλώδια που συνόδευαν το τροφοδοτικό Cooler Master ήταν ήδη υπέροχα και δεν είχαν κάλυμμα καλωδίων, γεγονός που τα έκανε ήδη λεπτά.

Χρησιμοποίησα το καλώδιο ATX 24 ακίδων όπως βγήκε από το κουτί, αλλά έφτιαξα ξανά τα υπόλοιπα καλώδια τροφοδοσίας χρησιμοποιώντας σύρμα 16 μετρητών και προσαρμοσμένες χτένες καλωδίων. Χρησιμοποίησα λίγο χώρο στο PSU για να κρύψω κάποια χαλάρωση του καλωδίου, αλλά δεν υπάρχει πολύς χώρος αφού έκοψα τα καλώδια σε μήκος. Έβαλα τα υπόλοιπα καλώδια στο ακρυλικό τμήμα πίσω από τα γραφικά και δίπλα στην υποδοχή 24 ακίδων της μητρικής πλακέτας στην περιοχή του καλύμματος wenge. Κάποια από τα καλώδια χρειάστηκαν δημιουργική συγκόλληση για να γίνουν αρκετά μικρά ώστε να χωρέσουν, αλλά τελικά όλα λειτούργησαν.

Συναντήσατε δυσκολίες;

Οι πιο δύσκολες πτυχές της διαδικασίας κατασκευής ήταν η αντιμετώπιση των περιορισμών μεγέθους και του χρόνου που είχα για να ολοκληρώσω το mod. Δούλεψα για περίπου δύο μήνες, σχεδόν κάθε μέρα, συμπεριλαμβανομένων των νυχτών μετά τη δουλειά, για να ολοκληρώσω αυτή την υπόθεση μέχρι την προθεσμία του διαγωνισμού. Αυτό θα με είχε επιβαρύνει αν δεν ήμουν τόσο ενθουσιασμένος με το έργο. Τα ζητήματα περιορισμού μεγέθους ήταν ως επί το πλείστον από τον εαυτό μου, αλλά ένα επιπλέον εκατοστό εδώ και εκεί θα έκανε τη ζωή μου πολύ πιο εύκολη.

Δεν είχα πολλές συγκεκριμένες δυσκολίες – το πιο δύσκολο ήταν να παραμείνω στην πορεία και να δουλέψω στο ίδιο έργο κάθε μέρα για να ολοκληρώσω την υπόθεση έγκαιρα. Ο σχεδιασμός στα προηγούμενα στάδια απέδωσε πραγματικά, όσον αφορά την αποφυγή αγχωτικών καταστάσεων με την ίδια την παραγωγή.

Πόσο καιρό κράτησε η διαδικασία κατασκευής;

Η μετάβαση από το πρωτότυπο στο τελικό προϊόν χρειάστηκε περίπου τέσσερις μήνες, αλλά πολλά από αυτά ήταν χρόνος προγραμματισμού και σχεδιασμού – ο πραγματικός χρόνος παραγωγής ήταν αρκετά γρήγορος.

Είστε ευχαριστημένοι με το τελικό αποτέλεσμα ή θα θέλατε να το είχατε κάνει διαφορετικά εκ των υστέρων;

Είμαι πολύ ευχαριστημένος με το πώς εξελίχθηκε αυτή η υπόθεση. Με τον χρόνο που αφιέρωσα να σχεδιάζω και να σχεδιάζω κάθε μέρος μέχρι την παραμικρή λεπτομέρεια, ήμουν χαρούμενος που η μεγαλύτερη εικόνα της υπόθεσης αποδείχθηκε επίσης συνεκτική. Δεν είχα ένα κύριο σχέδιο ή απόδοση για το πώς θα ήταν η θήκη – ήταν ως επί το πλείστον απλώς ένα σχέδιο στο κεφάλι μου, οπότε ήταν ανακούφιση όταν τα έκανα όλα να λειτουργήσουν καλά.

Έχω κάνει μερικές αλλαγές από τότε που τράβηξα τις φωτογραφίες. Αναβάθμισα την κάρτα Radeon RX 5700 σε GeForce RTX 3080, με αποτέλεσμα να δημιουργηθεί ένας νέος βρόχος για την πλευρά της GPU και νέα καλωδίωση και για αυτήν την πλευρά. Η νέα κάρτα είναι πολύ μικρότερη από την πρώτη, οπότε η τοποθέτηση χρειάστηκε πολύ περισσότερη επεξεργασία από ό,τι είχα σχεδιάσει. Επίσης αναβάθμισα το τροφοδοτικό SX 650W στην έκδοση 850W, αλλά ευτυχώς χρησιμοποιούν τα ίδια καλώδια. Αναβάθμισα και το καλώδιο ανύψωσης, αλλά κατά τα άλλα η κατασκευή εξακολουθεί να είναι όπως την έφτιαξα αρχικά.

Δεν θα άλλαζα πολλά τώρα, εκτός από το να φτιάξω περισσότερο μια δεξαμενή για τον βρόχο υδρόψυξης. Το να γεμίσει ο βρόχος παίρνει αρκετό χρόνο και έγινε ακατάστατο μερικές φορές. Επίσης, ο διακόπτης on/off ήταν μια μεταγενέστερη σκέψη και θα μπορούσα να τον είχα ενσωματώσει καλύτερα στο σχέδιο.

Προδιαγραφές ξύλινου υπολογιστή Ikigai Kumiko

•
  ΕΠΕΞΕΡΓΑΣΤΗΣ:

  AMD Ryzen 5 5600X
•
  GPU:

  MSI Radeon RX 5700
•
  Αποθήκευση:

  SSD 1TB WD Black SN750
•

  Μνήμη

  :

  32 GB G.Skill Ripjaws 3600MHz
•
  Μητρική πλακέτα:

  MSI B550I Gaming Edge WiFi
•
  PSU:

  Cooler Master 650W SFX
•
  Ψύξη:

  Waterblock και καλοριφέρ Alphacool GPU, Waterblock CPU Optimus, εξαρτήματα και σωληνώσεις EKWB, ανεμιστήρες Cooler Master SF360R

Είμαστε ενθουσιασμένοι από την εμφάνιση αυτού του ξύλινου υπολογιστή παιχνιδιών και μας αρέσουν οι περίπλοκες ξύλινες λεπτομέρειες σε στυλ Kumiko στο μπροστινό μέρος και στα πλαϊνά – υποκλινόμαστε στις δεξιότητές σας στην ξυλουργική Nick!
